SU 1788344 А1, 15.01.1993. SU 84476 А1, 18.05.1949. RU 2218484 С1, 10.12.2003. WO 99/42724 А2, 26.08.1999. US 1742068 А, 31.12.1929. JP 57181976 А, 09.11.1982.
Имя заявителя:
Мартынюк Николай Павлович (MD), Шкилев Владимир Дмитриевич (MD), Потапов Юрий Семенович (RU), Потапов Семен Юрьевич (MD), Белоусов Юрий Васильевич (UA)
Изобретатели:
Мартынюк Николай Павлович (MD) Шкилев Владимир Дмитриевич (MD) Потапов Юрий Семенович (RU) Потапов Семен Юрьевич (MD) Фитткау Вилфриед (DE) Белоусов Юрий Васильевич (UA)
Патентообладатели:
Мартынюк Николай Павлович (MD) Шкилев Владимир Дмитриевич (MD) Потапов Юрий Семенович (RU) Потапов Семен Юрьевич (MD) Белоусов Юрий Васильевич (UA)
Реферат

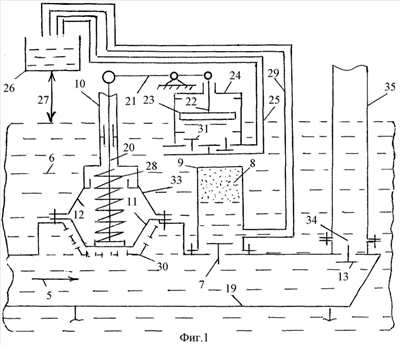

Изобретение относится к гидравлическим насосам и может быть использовано для подъема воды из реки в резервуар, находящийся выше уровня воды в реке. Мобильное гидротаранное устройство содержит усеченный конус, ударный и нагнетательный клапаны 13 и 7, гидропневматический баллон 9, питательный трубопровод 19, посредством нагнетательного клапана 7 сообщенный с гидропневматическим баллоном 9, и резервуар 26. Устройство снабжено диафрагменным узлом 33 и насосом 24 с поршнем 23 и расположено, как минимум, на двух баллонах, заполненных избыточным давлением воздуха 8. На питательном трубопроводе 19 герметично закреплен диафрагменный узел 33, диафрагма 11 которого кинематически соединена с поршнем 23 насоса 24 для подачи воды 6 в резервуар 26. Пространство 12 над диафрагмой 11 диафрагменного узла 33 соединено через трубопровод 10 с окружающей средой, а пространство 34 под клапаном ударного клапана 13 соединено с трубопроводом 35, свободный конец которого расположен выше уровня 14 воды в реке, но ниже уровня 16 воды перед раструбом усеченного конуса. Изобретение направлено на увеличение коэффициента полезного действия мобильного гидротаранного устройства. 3 ил.
