RU 2155280 C1, 27.08.2000. US 4781537 A, 01.11.1988. US 4673335 A, 16.06.1987.
Имя заявителя:
Бороздин Виктор Сергеевич (RU)
Изобретатели:
Бороздин Виктор Сергеевич (RU) Гаврилов Александр Александрович (RU)
Патентообладатели:
Бороздин Виктор Сергеевич (RU)
Реферат

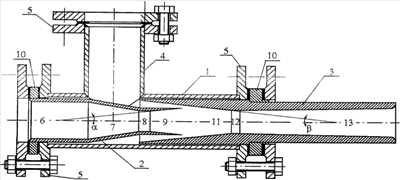

Изобретение относится к области струйной техники, преимущественно к парожидкостным струйным аппаратам, используемым в системах отопления и подачи горячей воды. Парожидкостной струйный аппарат содержит корпус с патрубком подвода жидкой среды, активное сопло и камеру смешения. Корпус аппарата выполнен из цилиндрической трубы с фланцами на концах. Внутри корпуса размещено сопло в виде отдельной детали. Оно имеет входной цилиндрический участок, сужающийся конусной участок, выходной цилиндрический участок и конфузор. Внешний диаметр входного цилиндрического участка меньше внутреннего диаметра трубы корпуса. Камера смешения расположена с зазором относительно корпуса и также выполнена в виде отдельной детали. Она имеет входной участок в виде диффузора, центральный цилиндрический участок и выходной участок в виде конфузора. Угол между внутренней поверхностью конфузора сопла и осью трубы корпуса равен углу между этой осью и внутренней поверхностью диффузора камеры смешения. Длина выходной цилиндрической части сопла составляет 0,25-0,35 длины конфузора сопла. А их суммарная длина обеспечивает уменьшение проходного сечения жидкостной среды между входом камеры смешения и выходом сопла в 2-3 раза. Суммарная длина диффузора и цилиндрического участка камеры смешения меньше расстояния от соответствующего фланца корпуса до патрубка. Изобретение позволяет повысить КПД аппарата и снизить количество отложений. 1 ил.
