| ПНЕВМОЭЖЕКТОРНЫЙ ВАКУУМНЫЙ НАСОС |  |
Номер публикации патента: 2168657 |  |
| Редакция МПК: | 7 | | Основные коды МПК: | F04F005/14 | | Аналоги изобретения: | SU 1170196 A, 30.07.1985. US 1835603 A, 08.12.1931. US 2002156 A, 21.05.1935. US 2632597 A, 24.03.1953. CH 595558 A, 15.02.1978. |
| Имя заявителя: | Ратников Виктор Иванович | | Изобретатели: | Ратников В.И. | | Патентообладатели: | Ратников Виктор Иванович |
Реферат | |

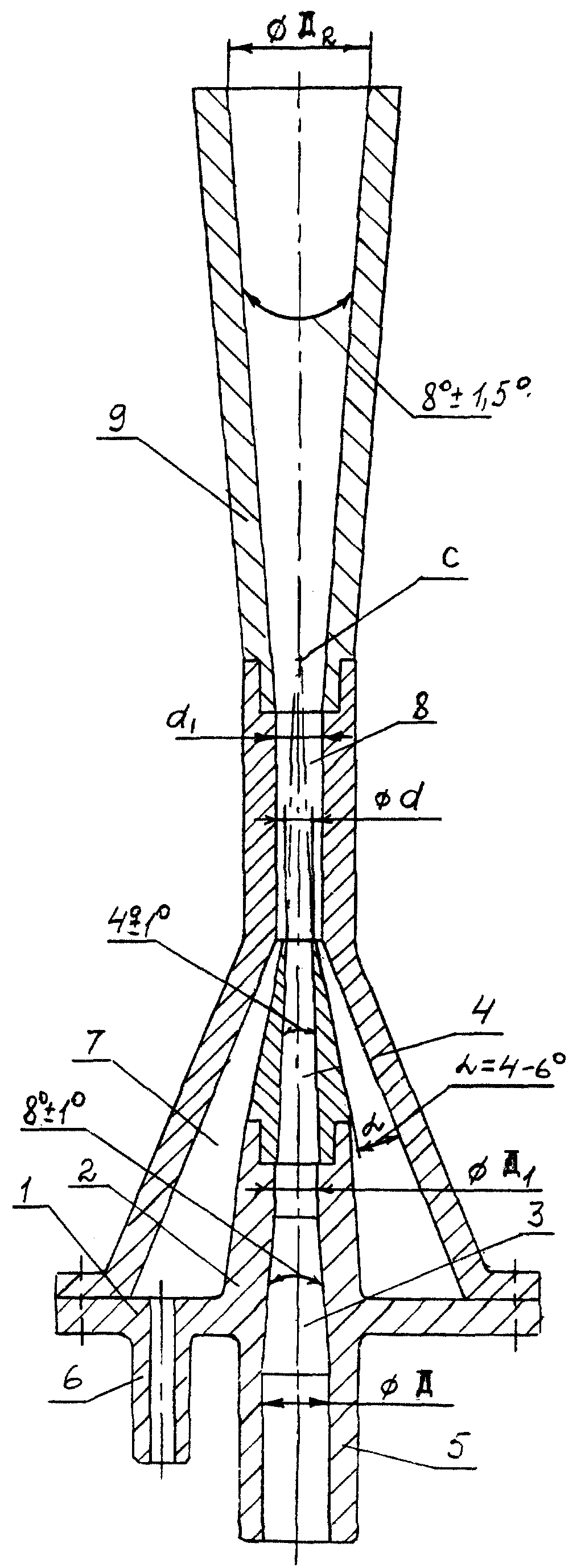

Изобретение относится к струйной технике. Проточная часть активного сопла образована двумя конусами, при этом первый конус выполнен с углом конусности, равным 8 ± 1o при отношении наибольшего диаметра Д к малому диаметру Д1 по ходу потока сжатого газа, составляющие 1,5 ± 0,5, второй конус выполнен с углом конусности, равным 4 ± 1o при отношении наибольшего диаметра Д1 к малому диаметру d по ходу потока сжатого газа, составляющем 2 ± 0,5, конус диффузора выполнен по отношению к конусам активного сопла сужающей частью друг к другу с углом конусности, равным 8 ± 1,5o при отношении наибольшего диаметра Д2 к малому диаметру d1, составляющем 3 ± 1, а проекция вершины второго конуса, точка с, активного сопла находится в конусе диффузора. В результате достигается повышение КПД. 1 ил.
|
