WO 2006037186 A1, 13.04.2006. SU 1536075 A2, 15.01.1990. SU 1596079 A1, 30.09.1990. US 6234762 B1, 22.05.2001. US 3861830 A, 21.01.1975. US 5938408 A, 17.08.1999.
Имя заявителя:
ХЭЛЛИБЕРТОН ЭНЕРДЖИ СЕРВИСИЗ, ИНК. (US)
Изобретатели:
КРОН Марк (AU)
Патентообладатели:
ХЭЛЛИБЕРТОН ЭНЕРДЖИ СЕРВИСИЗ, ИНК. (US)
Реферат

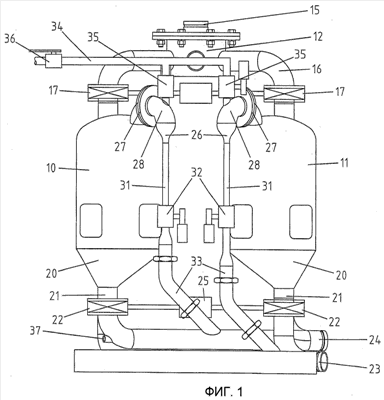

Изобретение предназначено для использования в области насосостроения для транспортирования мокрых, влажных и сухих продуктов. Резервуары (10, 11, 12 и 13) связаны с входным трубопроводом (14), проходящим к входным патрубкам (16), каждый из которых управляется дроссельным клапаном (17). Нижние концы баков (10) и (12) и баков (11) и (13) пропускают материал через соответствующие выпускные дроссельные клапаны (22) в соответственно первую и во вторую подающую линию (23) и (24). Соответствующие дроссельные клапаны (17) и выпускные дроссельные клапаны (22) баков (10) и (11), с одной стороны, и баков (12) и (13), с другой стороны, работают от общих пневматических приводов (25). Каждый бак имеет эжекторный узел (26), имеющий верхнюю камеру (28), форсунку (30) инжектора и ускорительную трубку (31), которая создает эффект трубки Вентури. Воздушный цикличный клапан (32) осуществляет переход верхней камеры (28) от области с меньшим давлением к области с повышенным давлением. Ускорительная трубка (31) разрежается в подающую линию (23 или 24). Воздух в инжекторный узел (26) подается через клапан (35) управления воздухом. Каждая из соответствующих подающих линий (23) и (24) имеет отводное отверстие (37), которое позволяет направлять воздух в линию. Полный цикл загрузки и разгрузки управляется контроллером и пневматическими таймерами. 2 н. и 25 з.п. ф-лы, 2 ил.
