RU 75701 U1, 20.08.2008. SU 885630 A1, 30.11.1981. US 3816026 A, 11.06.1974. DE 4443222 A1, 13.06.1996.
Имя заявителя:
Бобылёв Андрей Олегович (RU), Общество с ограниченной ответственностью "ЭКОпродукт-1" (RU)
Изобретатели:
Бобылёв Андрей Олегович (RU)
Патентообладатели:
Бобылёв Андрей Олегович (RU) Общество с ограниченной ответственностью "ЭКОпродукт-1" (RU)
Реферат

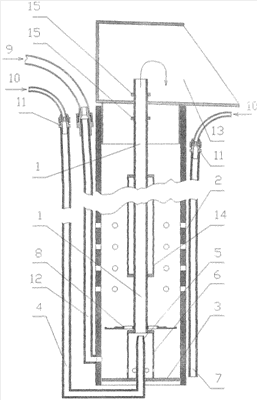

Изобретение предназначено для перекачки загрязненной сточной жидкости или жидкого ила. Эрлифт включает подъемную трубу 1 и фильтр 2 грубых нечистот в виде трубы с отверстиями, диаметр которых меньше внутреннего диаметра трубы 1. Фильтр 2 снабжен снизу крупнопузырчатым аэратором 7 и фильтрами-уловителями 8 волосяных включений с конструкцией радиального ершика. Аэратор 7 выполнен с возможностью подачи воздуха с внешней стороны фильтра 2. Труба 1 выполнена прямой, а для направления потока перекачанной жидкости используется лоток 13 с отверстием под трубу 1 и бортиками, исключающими разбрызгивание. Труба 1 также имеет дополнительный фильтр 6 грубых нечистот, закрепленный на ней. Труба 1 выполнена подвижной, и при уменьшении уровня перекачиваемой жидкости до заданного уровня, за счет регулировки поплавка 14, установленного на трубе 1, водозаборное отверстие трубы 1 закрывается, прекращается перекачка жидкости с маленькой скоростью и соответственно исключается засорение эрлифта. Смеситель выполнен таким образом, что трубопроводы 4 и 12 подачи воздуха и промывной воды закреплены на трубе фильтра 2, поэтому для извлечения трубы 1 с уловителями 8 волосяных включений не требуется их отсоединение. Изобретение направлено на интенсификацию процесса перекачки, повышение его качества и надежности, упрощение обслуживания. 1 ил.
