| ЭРЛИФТНАЯ УСТАНОВКА |  |
Номер публикации патента: 2176037 |  |
| Редакция МПК: | 7 | | Основные коды МПК: | F04F001/18 | | Аналоги изобретения: | SU 781401 А, 23.11.1980. SU 1451356 A1, 15.01.1989. SU 1087701 А, 23.04.1984. DE 4037123 A1, 27.05.1992. DE 2936991 A1, 16.04.1981. US 3672790 A, 27.06.1972. |
| Имя заявителя: | Курский государственный технический университет | | Изобретатели: | Викторов Г.В.
Кобелев Н.С. | | Патентообладатели: | Курский государственный технический университет |
Реферат | |

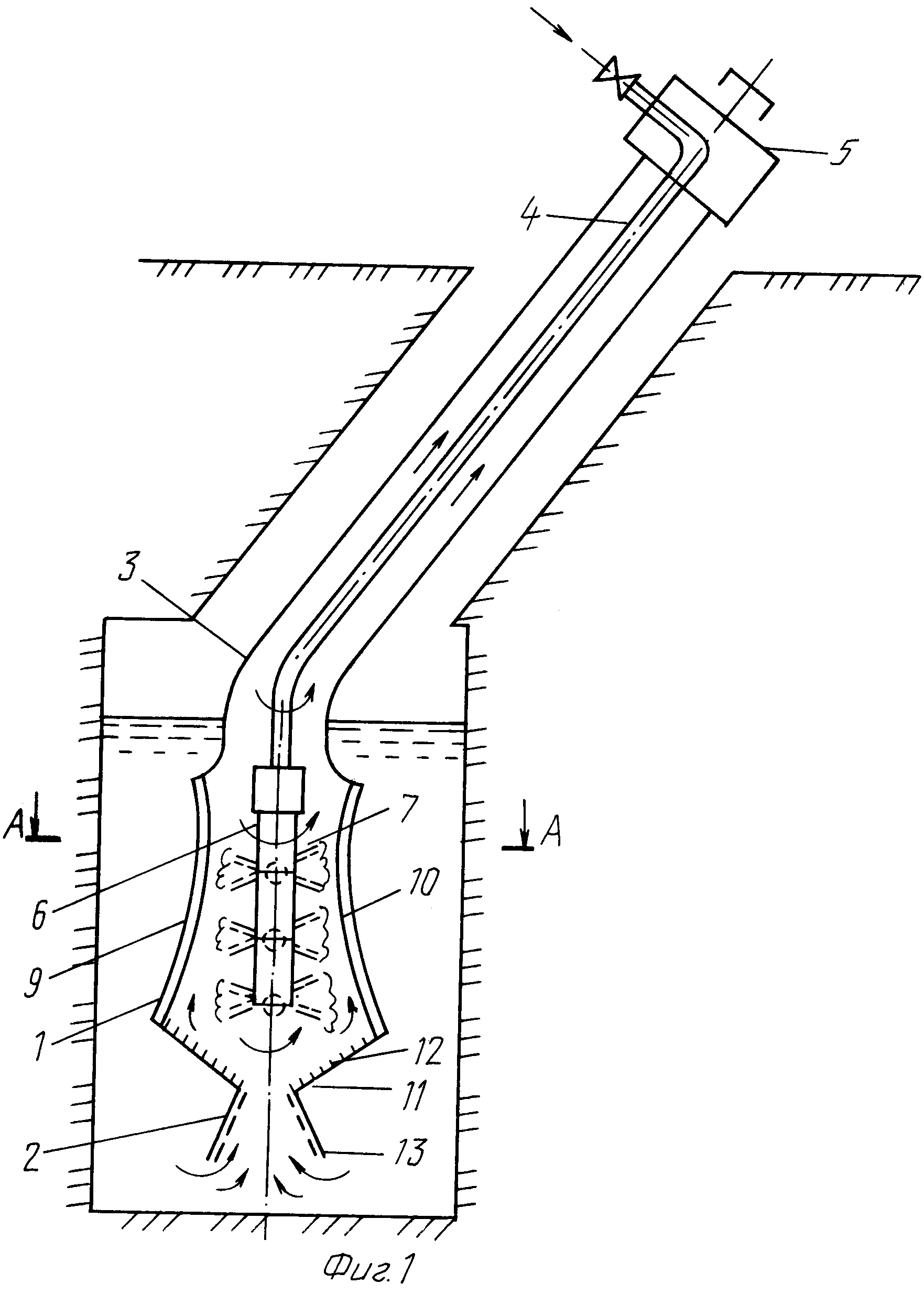

Изобретение относится к насосостроению, в частности к конструкции эрлифтных установок для подъема жидкости с твердыми включениями. Эрлифтная установка содержит смеситель со всасывающим трубопроводом, сообщенный с наклонной подъемной трубой и наклонным воздуховодом под углом не менее 100o к оси смесителя. Внутри подъемной трубы размещен воздуховод, на конце которого предусмотрена форсунка с ярусно по высоте тангенциально расположенными расширяющимися насадками со спиралевидными канавками на внутренней поверхности. Смеситель выполнен в виде гиперболоида вращения первого рода с циклоидальными направляющими. Нижняя часть смесителя представляет собой опрокинутый усеченный конус со щетиной в виде терки, переходящий во всасывающий трубопровод. Последний выполнен в виде суживающейся насадки с внутренними криволинейными спиралевидными канавками. Использование изобретения позволяет повысить производительность эрлифтной установки за счет более полного смешения сжатого воздуха с рабочей средой и снижения гидравлических сопротивлений в установке. 3 ил.
|
