RU 2303167 С1, 20.07.2007. SU 640042 А, 13.12.1978. RU 2186251 С2, 27.07.2002. US 5201848 А, 13.04.1993. US 3269324 А, 30.08.1966.
Имя заявителя:
Федоров Юрий Викторович (RU), Мирсаетов Олег Марсимович (RU)
Изобретатели:
Федоров Юрий Викторович (RU) Мирсаетов Олег Марсимович (RU) Повышев Константин Игоревич (RU) Ахмадуллин Булат Гумарович (RU)
Патентообладатели:
Федоров Юрий Викторович (RU) Мирсаетов Олег Марсимович (RU)
Реферат

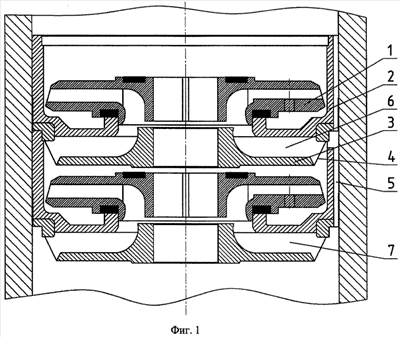

Изобретение относится к нефтяному машиностроению, в частности к многоступенчатым погружным насосам для откачки пластовой жидкости с высоким газосодержанием. Для снижения выделения газовой фазы из перекачиваемой газожидкостной смеси на наружных поверхностях корпусов 2 направляющих аппаратов последовательно расположенных, по меньшей мере, двух начальных ступеней выполнены каналы 5, соединяющие полость 6 между крышкой 3 и корпусом 2 направляющего аппарата одной ступени с полостью 7 между крышкой 3 и корпусом 2 направляющего аппарата соседней ступени. При этом давление на входе в направляющий аппарат нижестоящей ступени увеличивается пропорционально градиенту давлений на входах соседних ступеней. Количество ступеней, на наружной поверхности направляющих аппаратов которых выполнены каналы 5, определяется из условия создания давления на входе направляющего аппарата первой ступени, равного или выше давления насыщения. Изобретение направлено на повышение надежности работы насоса при откачке газожидкостной смеси с высоким газосодержанием (более 30%) за счет снижения выделения газовой фазы из перекачиваемой смеси. 1 з.п. ф-лы, 2 ил.
