Стеценко Юрий Николаевич (UA), Белоконь Игорь Иванович (UA)
Изобретатели:
Стеценко Юрий Николаевич (UA) Белоконь Игорь Иванович (UA)
Патентообладатели:
Стеценко Юрий Николаевич (UA) Белоконь Игорь Иванович (UA)
Реферат

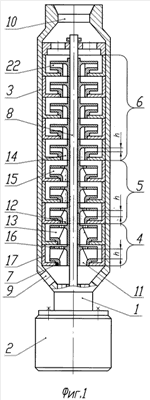

Изобретение относится к машиностроению, в частности к скважинным насосным агрегатам с погружным центробежным многоступенчатым насосом для откачивания пластовых жидкостей с попутным газом. Насосный агрегат содержит центробежный многоступенчатый насос 1, включающий, по меньшей мере, две группы 4-6 насосных ступеней 7, последовательно расположенных вдоль вала 8 насоса 1. Каждая группа 4-6 содержит рабочее колесо 16, снабженное верхним и нижним дисками и установленными между дисками лопастями, и направляющий аппарат 17. Вход 11 первой группы 4 соединен с входом насоса и вход 12 каждой последующей в направлении потока газожидкостной смеси группы 5 соединен с выходом 13 смежной с ней предыдущей группы 4. В каждых двух смежных группах 4-5 и 5-6 ступеней 7 в той группе 5 или 6, которая расположена ниже по потоку, лопасти рабочих колес 16 выполнены меньше по высоте h в 1,4-1,7 раза, чем лопасти рабочих колес 16 в смежной с ней группе 4, 5, расположенной выше по потоку, при давлении на выходе 13, 15, 22 каждой группы 4-6 при откачке воды не ниже 3 МПа. Изобретение направлено на повышение надежности работы агрегата путем предотвращения срывов подачи центробежного насоса под действием газовых пробок при высоком объемном процентном содержании свободного газа в откачиваемой газожидкостной смеси. 2 з.п. ф-лы, 3 ил.
