US 2004/00090640 A1, 15.01.2004. SU 672354 A, 07.07.1979. RU 2270936 C2, 27.02.2006. JP 2002227796 A, 14.08.2002.
Имя заявителя:
Р.Е.М. ХОЛДИНГ С.Р.Л. (IT)
Изобретатели:
МОЗИЕВИЧ Роберто Эдуардо (IT)
Патентообладатели:
Р.Е.М. ХОЛДИНГ С.Р.Л. (IT)
Приоритетные данные:
31.07.2007 EP 07425496.2
Реферат

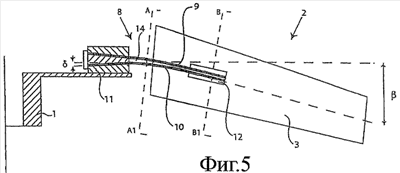

Система соединения ступица-профиль для осевого вентилятора состоит из ступицы 1, к которой крепятся одно или более крыльев, имеющих профиль 3 для перемещения воздуха. Система содержит два отдельных, отличающихся друг от друга подвижных элемента 9, 10, укрепленных на стороне ступицы 1 к крепежному блоку 11 и на стороне крыла 2 к соответствующему крепежному блоку 12. По сравнению с системами с жестким креплением система согласно изобретению предлагает уменьшение статических и динамических нагрузок, снижение вибраций и экономичность. По сравнению с системами с шарнирным креплением преимуществом является простота конструкции, возможность желаемого свободного перемещения в вертикальной плоскости и отсутствие износа. В отличие от систем соединения с гибким креплением система соединения согласно изобретению обеспечивает более высокий момент сопротивления (а следовательно, возможность применения более экономичных материалов с худшими механическими характеристиками, причем при одинаковом сечении), более высокую прочность при кручении и более высокую жесткость в вертикальной плоскости (с соответствующим решением проблемы чрезмерного уменьшения профиля в вентиляторах большого диаметра). 2 н. и 7 з.п. ф-лы, 9 ил.
