RU 2412378 C1, 20. 02 2011. RU 2314436B C1, 10.01.2008. JP 59-141798 A, 14.08.1984. US 4926970 A, 22.05.1990.
Имя заявителя:
Федеральное государственное унитарное предприятие "Государственный космический научно-производственный центр имени М.В. Хруничева" (RU)
Изобретатели:
Константинов Рюрий Иванович (RU) Позняк Михаил Иванович (RU) Холопова Ирина Юрьевна (RU) Шевелёва Роза Фёдоровна (RU)
Патентообладатели:
Федеральное государственное унитарное предприятие "Государственный космический научно-производственный центр имени М.В. Хруничева" (RU)
Реферат

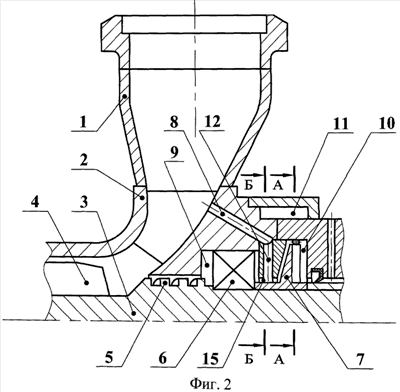

Изобретение относится к насосостроению и может быть использовано в турбонасосных агрегатах ракетной техники. Лопастной насос с боковым подводом рабочей жидкости содержит входной патрубок 1, кольцевой входной коллектор 2, вал 3, проходящий через коллектор 2, установленные на валу последовательно лопастное колесо 4, винтовой насос 5, подшипник 6, импеллер 7. В коллекторе 2 выполнены отверстия 8 для соединения полости коллектора 2 с полостями 9 и 10 подшипника и импеллера. В насосе дополнительно выполнены камера 11 высокого восстановленного давления над камерой импеллера 7 и камера 12 смешения между подшипником 6 и импеллером 7. Камера 11 сообщена с полостью 10 тангенциальными диффузорными отверстиями 13 и с камерой смешения 12 радиальными конфузорными отверстиями - форсунками 14. Камера 12, кроме того, сообщена отверстиями 8 с входным коллектором 2 и зазором 15 по валу с полостями 9 и 10 подшипника 6 и импеллера 7. При таком исполнении повышается давление жидкости перед подшипником и, как следствие, повышается давление жидкости по обеим сторонам винтового насоса, повышается всасывающая способность лопастного насоса и при более высоких оборотах вала. Изобретение направлено на расширение области применения и повышение экономичности насоса. 4 ил.
