Имя заявителя:
Общество с ограниченной ответственностью научно-производственное предприятие "НАСОСТЕХКОМПЛЕКТ" (UA)
Изобретатели:
Коломиец Юрий Николаевич (UA) Кобизская Анастасия Александровна (UA) Сиволап Евгений Иванович (UA) Гулый Александр Николаевич (UA)
Патентообладатели:
Общество с ограниченной ответственностью научно-производственное предприятие "НАСОСТЕХКОМПЛЕКТ" (UA)
Реферат

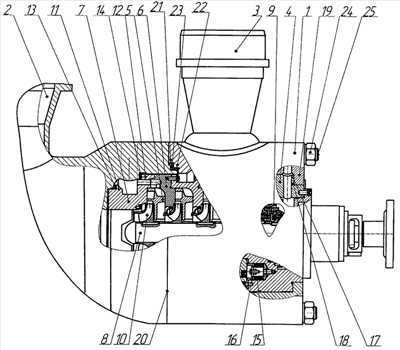

Изобретение относится к машиностроению. Насос включает наружный корпус (НК) 1 с входным и напорным патрубками 2, 3. Со стороны патрубка 3 имеется крышка 4 нагнетания. Внутри НК 1 расположены аппараты 5 направляющие, секции 6 и адаптер 7, создающие внутренний корпус (ВК). Внутри указанных единиц установлен ротор, содержащий вал 8 с устройством 9 разгрузки осевой силы и рабочими колесами 10. ВК связан с НК 1 через кольцевую ступеньку 11 и дополнительную кольцевую ступеньку 12 и прокладки 13, 14. Ступеньки 11, 12 выполнены на бортах разной величины в диаметре. ВК противоположным концом от адаптера 7 расположен в зоне крышки 4, имеющей контакт с подпружиненными пружинами 15 стаканами 16, установленными в гнездах крышки 4. Крышка 4 имеет кольцевую ступеньку 17 с прокладкой 18. Расположена крышка 4 в середине НК 1 и охвачена его выступом 19. Все ступеньки 11, 12, 17 на бортах адаптера 7 и на крышке 4 расположены так, что прокладки 13, 14, 18 находятся за этими ступеньками по отношению к патрубку 3. Между ступенькой 12, расположенной на большем борту адаптера 7, и патрубком 3 имеется разъем 20 НК 1 из двух кольцевых ступеней 21, 22 с прокладкой 23. НК 1 обжат крепежными элементами 24, 25. Изобретение направлено на улучшение работы и сборки насоса, сокращение трудозатрат при сборке, повышение технологичности. 1 з.п. ф-лы, 1 ил.
