DE 3520218 A1, 12.12.1985. SU 1507888 A1, 15.09.1989. RU 2100657 C1, 27.12.1997. EP 237602 A1, 23.09.1987.
Имя заявителя:
ФЛЭКТ ВУДЗ АБ (SE)
Изобретатели:
СВЕНССОН Руне (SE)
Патентообладатели:
ФЛЭКТ ВУДЗ АБ (SE)
Приоритетные данные:
20.04.2007 FI 20075277
Реферат

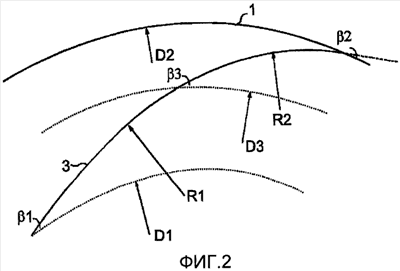

Изобретение относится к радиальному лопастному колесу, содержащему первую концевую пластину 1 и вторую концевую пластину и расположенные на соответствующем расстоянии друг от друга лопасти 3. Первая концевая пластина 1 имеет отверстие, которое обеспечивает возможность притока к радиальному лопастному колесу. Лопасти 3 расположены между первой и второй концевыми пластинами. Для достижения оптимальной эффективности радиальное лопастное колесо содержит внутреннюю и внешнюю части с лопастями 3, в которых искривление R1 и R2 лопастей 3 сформировано так, чтобы доставлять энергию движения к переносящимся частицам во время вращения радиального лопастного колеса. Искривление лопастей 3 на внешней части сформировано таким образом, что U·Cu=constant, где U - окружная скорость, Сu - абсолютная скорость частицы вдоль лопасти 3, спроецированная на направление окружной скорости U. Изобретение направлено на повышение производительности. 9 з.п. ф-лы, 6 ил.
