СПИРАЛЬНЫЙ ПАТРУБОК ДЛЯ ВЕНТИЛЯТОРОВ, В ЧАСТНОСТИ ДЛЯ КОЖУХОВ ВЫТЯЖНЫХ ВЕНТИЛЯТОРОВ

Номер публикации патента: 2450170

Вид документа: C2
Страна публикации: RU
Рег. номер заявки: 2007145232/06
  Сделать заказПолучить полное описание патента

Редакция МПК:
Основные коды МПК: F04D029/40
Аналоги изобретения: SU 66619 A1, 17.07.1945. SU 926369 A1, 07.05.1982. SU 1590683 A1, 07.09.1990. RU 2133382 C1, 20.07.1999. GB 2254892 A, 21.10.1992. FR 2316458 A1, 28.01.1977.

Имя заявителя: ЛН 2 С.р.л. а сочо унико Виа Г. Деледда, 10-12 62010 Монтекассиано (МК) (IT)
Изобретатели: РАНАЛЛИ Антонио (IT)
Патентообладатели: ЛН 2 С.р.л. а сочо унико Виа Г. Деледда, 10-12 62010 Монтекассиано (МК) (IT)
Приоритетные данные: 06.12.2006 IT PD2006A000446

Реферат

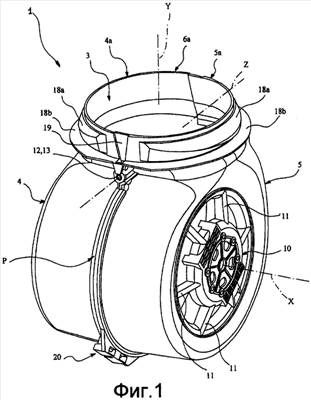

Изобретение относится к спиральному патрубку, который предназначен образовывать кожух крыльчатки вентилятора и обеспечивает при его использовании возможность легко и быстро соединять и разъединять патрубок и конструкцию короба, на которой он крепится, и получить доступ к агрегату двигателя/крыльчатки легче и быстрее, с упрощением работ по монтажу/демонтажу. Указанный технический результат достигается в спиральном патрубке, предназначенном для образования кожуха крыльчатки вентилятора, содержащем пару половин корпуса (4, 5), выполненных с возможностью соединения друг с другом вдоль плоскости соединения (Р), причем каждая половина корпуса (4, 5) включает в себя соответствующую часть (4а, 5а) сопла (6) нагнетания патрубка, при этом вместе эти части (4а, 5а) сопла образуют поперечное сечение (3) нагнетания патрубка. Половины корпуса (4, 5) патрубка шарнирно соединены друг с другом по оси (Z) шарнирного соединения с возможностью поворота между первым рабочим положением, в котором половины корпуса (4, 5) соединены вдоль плоскости соединения (Р), и части (4а, 5а) сопла устанавливают границы полного поперечного сечения (3) нагнетания, и вторым рабочим положением, в котором части (4а, 5а) сопла перемещаются навстречу друг другу с последующим сокращением размера поперечного сечения (3) нагнетания. 12 з.п.ф-лы, 7 ил.
