АГЕЕВ Ш.Р., ГРИГОРЯН Е.Е., МАКИЕНКО Г.П. Российские установки лопастных насосов для добычи нефти и их применение. Энциклопедический справочник. Пермь, ООО "Пресс-Мастер", 2007. с.75, рис.2.8 в. RU 2116515 C1, 27.07.1998. RU 24517 U1, 10.08.2002. KR 884293 B1, 19.03.2009. US 5752803 A, 19.05.1998.
Имя заявителя:
Открытое Акционерное общество ОАО "АЛНАС" (RU)
Изобретатели:
Поливода Александр Александрович (RU) Трулев Алексей Владимирович (RU) Ложкина Ирина Николаевна (RU) Исмаилов Ильдар Явдатович (RU) Хакимов Ильдар Фоатович (RU) Самсонов Константин Владимирович (RU)
Патентообладатели:
Открытое Акционерное общество ОАО "АЛНАС" (RU)
Реферат

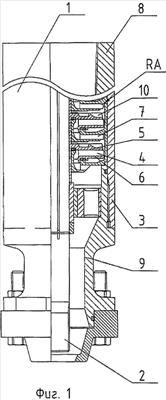

Изобретение относится к нефтяному машиностроению, в частности к многоступенчатым погружным насосам для откачки пластовой жидкости из скважин. Ступень погружного многоступенчатого центробежного насоса содержит направляющий аппарат 7 и рабочее колесо 4, которое содержит ведущий и покрывной диски 5, 6, между которыми размещены лопасти, и ступицу. На ведущем диске 5 рабочего колеса 4 выполнен лопаточный венец 10. Рабочее колесо 4 выполнено в виде цельнолитой конструкции из чугуна, между боковыми гранями каждой лопатки лопаточного венца 10 и ведущим диском 5 выполнены скругления. Высота лопаточного венца 10 не превышает минимальное расстояние между ведущим и покрывным дисками 5, 6, а радиус скруглений составляет от 0,1 до 0,8 от этой величины. Изобретение направлено на повышение коррозионностойкости, износостойкости ступени погружного центробежного насоса, снижение скорости солеотложения и повышение технологических возможностей при изготовлении, а также снижение себестоимости и повышение энергетических параметров ступени погружного центробежного насоса. 7 з.п. ф-лы, 5 ил.
