ЦЕНТРОБЕЖНЫЙ НАСОС

Номер публикации патента: 2448274

Вид документа: C1
Страна публикации: RU
Рег. номер заявки: 2011121075/06
  Сделать заказПолучить полное описание патента

Редакция МПК:
Основные коды МПК: F04D001/00   F04D029/06   F04D029/70
Аналоги изобретения: RU 102074 U1, 10.02.2011. RU 57393 U1, 10.10.2006. UA 58820 U1, 26.04.20011. US 3257957 A, 28.06.1966.

Имя заявителя: Закрытое акционерное общество Научно-производственное объединение "ТЭН" (RU)
Изобретатели: Валюхов Сергей Георгиевич (RU)
Веселов Валерий Николаевич (RU)
Житенёв Алексей Иванович (RU)
Житенёв Сергей Вячеславович (RU)
Селиванов Николай Павлович (RU)
Патентообладатели: Закрытое акционерное общество Научно-производственное объединение "ТЭН" (RU)

Реферат

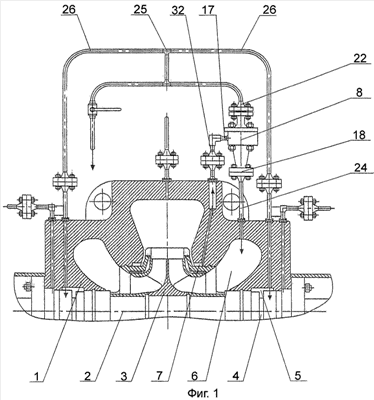

Насос содержит корпус со спиральным отводом, включающим внешний и внутренний витки. Сумма площадей начального поперечного сечения (ПС) внутреннего витка и обводного участка внешнего витка равна площади выходного сечения спирального участка внешнего витка, а сумма аналогичных площадей начальных ПС внешнего витка и смежного с ним диффузорного участка внутреннего витка равна площади выходного ПС спирального участка внутреннего витка. Камеры запирающей жидкости торцовых уплотнений вала гидравлически сообщены с напорной полостью насоса через гидроциклон, выполненный с цилиндроконическим корпусом, радиальным подводящим и осевым разгрузочным патрубками. Корпус гидроциклона снабжен съемным цилиндрическим элементом не менее чем с двумя тангенциальными калиброванными отверстиями и крышкой с осевым сливным патрубком с приемной частью, выступающей внутрь корпуса гидроциклона до уровня ниже поперечного сечения радиального подводящего патрубка. Крышка выполнена с кольцевой горообразной выемкой, плавно сопряженной с поверхностью элемента и выступающей частью сливного патрубка. Система настройки потоков гидроциклона включает элементы с калиброванными отверстиями. Изобретение направлено на расширение области применения насоса, повышение кпд, надежности и долговечности насоса при снижении энергозатрат. 8 з.п. ф-лы, 6 ил.
