ЕР 0546935 A1, 16.09.1993. EP 1528226 A2, 04.05.2005. US 3542484 A, 24.11.1970. US 2671634 A, 09.03.1954. SU 1356590 A1, 23.06.1992. US 6129512 A, 10.10.2000.
Имя заявителя:
СНЕКМА (FR)
Изобретатели:
КЛОАРЕК Ивон (FR)
Патентообладатели:
СНЕКМА (FR)
Приоритетные данные:
06.04.2006 FR 0651243
Реферат

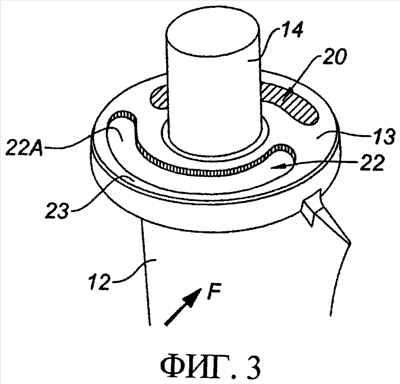

Статорная лопатка газотурбинного двигателя с изменяемым углом установки содержит лопасть, продленную с одной стороны поворотной опорой, посредством которой она установлена с возможностью вращения в отверстии картера газотурбинного двигателя, и платформу. Платформа выполнена между лопастью и поворотной опорой перпендикулярно направлению, образованному лопастью и поворотной опорой. Плоскость платформы, противолежащая лопасти, содержит первую и вторую зоны, при этом первая зона подвержена интенсивному трению со стенкой картера из-за поперечных усилий, приложенных к лопасти, а толщина платформы во второй зоне уменьшена по сравнению с толщиной платформы в первой зоне. Другое изобретение группы относится к газотурбинному двигателю, содержащему, по меньшей мере, одну указанную выше статорную лопатку. Изобретения позволяют снизить вес газотурбинного двигателя без уменьшения его надежности. 2 н. и 6 з.п. ф-лы, 3 ил.
