RU 2331795 C2, 10.12.2007. RU 2062360 C1, 20.06.1996. US 2265834 A, 09.12.1941. NL 7413983 A, 29.04.1975. US 3500961 A, 17.03.1970.
Имя заявителя:
Закрытое акционерное общество "Научно-производственное объединение "Гидравлические аппараты" (RU)
Изобретатели:
Касымов Марат Сайфудинович (RU) Зотов Борис Николаевич (RU) Дроздов Игорь Викторович (RU) Чучуркин Александр Васильевич (RU)
Патентообладатели:
Закрытое акционерное общество "Научно-производственное объединение "Гидравлические аппараты" (RU)
Реферат

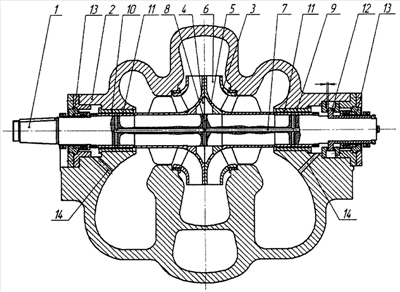

Изобретение относится к области насосостроения и предназначено для перекачки жидкостей различной вязкости и содержащих твердые включения, например нефти. Насос состоит из корпуса 2, ротора 1 с установленным на валу рабочим колесом 3 двустороннего входа с полостью 4 во втулке. Перед входом в рабочее колесо 3 установлены шнеки постоянного или переменного шага лопаток. Ротор 1 установлен в подшипниках 9, 10 скольжения, состоящих из втулки, установленной в корпусе, и рубашки 11, закрепленной на валу. Полость 4 во втулке колеса 3 соединена отверстиями 5 с каналами 6 колеса 3. В валу выполнено отверстие - сверление 7, которое соединено с полостью 4 колеса 3 для подвода жидкости к подшипникам 9, 10 и с полостями подшипников 9, 10 при помощи отверстий 8. Втулка и/или рубашка 11 на валу имеет микронеровности, например в виде сферических лунок. Изобретение направлено на создание шнекоцентробежного насоса, обладающего повышенной долговечностью подшипников, повышенным значением КПД насоса при применении более простой конструкции подшипников скольжения, смазываемых очищенной перекачиваемой жидкостью. 1 ил.
