US 4065232 А, 27.12.1977. SU 1642077 A1, 15.04.1991. US 1534451 A, 21.04.1925. CS 240637 A1, 13.02.1986. FR 1125399 A, 30.10.1956.
Имя заявителя:
Закрытое Акционерное Общество "Научно-производственное объединение "Гидравлические аппараты" (ЗАО "НПО "Гидроаппарат") (RU)
Изобретатели:
Зотов Алексей Николаевич (RU) Касымов Марат Сайфудинович (RU)
Патентообладатели:
Закрытое Акционерное Общество "Научно-производственное объединение "Гидравлические аппараты" (ЗАО "НПО "Гидроаппарат") (RU)
Реферат

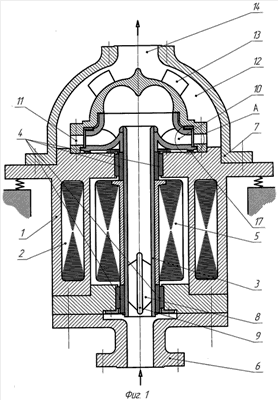

Изобретение относится к области насосостроения и может быть использовано для перекачки различных жидкостей, например, в системах отопления вагонов, судов, других замкнутых систем, когда требуются высокие антикавитационные качества и минимальные уровни шума и вибрации. Насос состоит из ротора, на консоли которого закреплено рабочее колесо 10, шнека 8, направляющего аппарата 11, корпуса 1 насоса со встроенным статором 2 электродвигателя. Роторная часть 5 электродвигателя закреплена на валу 3 между подшипниками 4 скольжения. Патрубки 6, 14 всасывания и нагнетания расположены по оси насоса. Вал 3 насоса выполнен полым и является подводящим патрубком к рабочему колесу 10. Колесо 10 имеет бурт 15, который образует с направляющим аппаратом 11 дросселирующий зазор 16 гидропяты. По обе стороны колеса 10 расположены пяты 17, 18. Осевой разбег ротора существенно превышает рабочий зазор 16 в гидропяте. Изобретение направлено на снижение уровня шума и вибрации, улучшение кавитационных качеств насоса. 1 з.п. ф-лы, 2 ил.
