ЕР 0695856 A1, 07.02.1996. US 5271718 A, 21.12.1993. US 3610772 A, 05.10.1971. US 4940389 A, 10.07.1990. SU 1460430 A1, 23.02.1989. US 5919032 A, 06.07.1999.
Имя заявителя:
СНЕКМА (FR)
Изобретатели:
ОБЭН Стефан Ив (FR) ЖЮЛЛИО Стефан (FR)
Патентообладатели:
СНЕКМА (FR)
Приоритетные данные:
12.05.2006 FR 0651712
Реферат

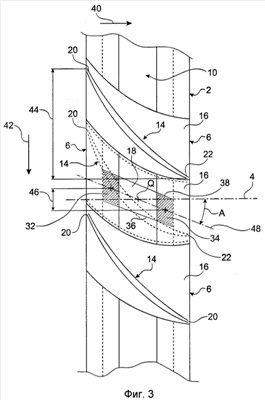

Группа изобретений относится к системе диск/лопатки для компрессора двигателя летательного аппарата, может быть использована для компрессора высокого давления или для компрессора низкого давления и обеспечивает при ее использовании равномерность интенсивности механических напряжений, возникающих на уровне опорных поверхностей и стоек. Система содержит диск (2) и множество лопаток (6) с молоткообразным узлом крепления, причем каждая лопатка включает корневую часть лопатки, снабженную передней по потоку опорной поверхностью (32), расположенной на уровне стороны передней кромки лопасти лопатки, а также задней по потоку опорной поверхностью (34), расположенной на уровне стороны задней кромки этой лопасти лопатки, причем диск снабжен окружной канавкой (10), в которой корневая часть (8) каждой из множества лопаток (6) удерживается при помощи опорных поверхностей. В соответствии с данной группой изобретений для каждой из лопаток (6) задняя по потоку опорная поверхность (34) смещена в окружном направлении по отношению к передней по потоку опорной поверхности (32) вдоль заданного направления смещения (42), соответствующего направлению смещения между задней кромкой (22) и передней кромкой (20) лопасти этой лопатки. 3 н. и 6 з.п. ф-лы, 4 ил.
