ВЕНТИЛЯТОРНЫЙ БЛОК СО СВОБОДНЫМ РАДИАЛЬНЫМ РАБОЧИМ КОЛЕСОМ

Номер публикации патента: 2429386

Вид документа: C2
Страна публикации: RU
Рег. номер заявки: 2008147039/06
  Сделать заказПолучить полное описание патента

Редакция МПК:
Основные коды МПК: F04D029/42
Аналоги изобретения: «Centrifugal fans with asynchronous external rotor motor», 11.2004, Ziehl-Abegg, c.9/1-9/23. RU 2287091 C1, 10.11.2006. RU 2294459 C1, 27.02.2007. RU 2121608 C1, 10.11.1998.

Имя заявителя: Караджи Вячеслав Георгиевич (RU),
Московко Юрий Георгиевич (RU),
Балакирев Евгений Борисович (RU)
Изобретатели: Караджи Вячеслав Георгиевич (RU)
Московко Юрий Георгиевич (RU)
Патентообладатели: Караджи Вячеслав Георгиевич (RU)
Московко Юрий Георгиевич (RU)
Балакирев Евгений Борисович (RU)
Приоритетные данные: 26.09.2007 RU PCT/RU2007/000521

Реферат

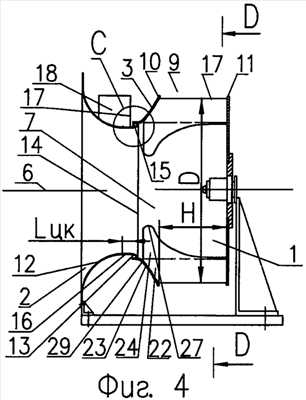

Изобретение относится к вентиляторным блокам со свободным радиальным рабочим колесом, предназначенным для использования преимущественно в канальных вентиляторах. Технический результат: увеличение производительности при повышении статического давления и снижении уровня шума. Вентиляторный блок содержит радиальное рабочее колесо 1, включающее передний 3 и основной 4 диски, установленные между ними загнутые назад лопатки 5 с предкрылками 24, и входной коллектор 2, содержащий сужающийся входной 12, выходной 13 участки, и расположенный между ними дополнительный участок 16 с поверхностью малой кривизны и длиной Lцк не менее 0,04 диаметра D рабочего колеса 1. Передний диск 3 и выходной участок 13 коллектора 2 расположены с образованием кольцевого зазора 15, перед которым установлены пластины 18. В проекции на плоскость, перпендикулярную оси 6 рабочего колеса 1, прямая, соединяющая ось 6 и носок 27 предкрылка 24, не выходит за пределы ±0,05 углового межлопаточного шага t лопаток 5 относительно прямой, соединяющей ось 6 и точку 29 примыкания к переднему диску 3 следующей по ходу вращения лопатки. 9 з.п. ф-лы, 23 ил.
