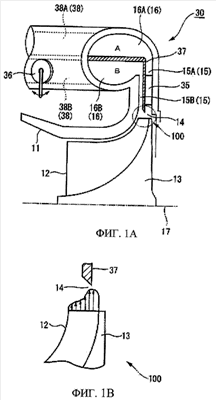

Центробежный компрессор 10 содержит разделительную стенку 37, разделяющую проходной канал секции 15 диффузора и секции 16 спиральной камеры на несколько каналов в направлении движения среды с образованием проходного канала А со стороны ступицы и проходного канала (В) со стороны бандажа, и регулирующий расход клапан 36. Клапан 36 предназначен для увеличения расхода в проходном канале А за счет уменьшения расхода в проходном канале В при низком расходе текучей среды, сжатой рабочим колесом 13, и для подачи среды в проходной канал В и в проходной канал А без уменьшения расхода в проходном канале В при высоком расходе текучей среды, сжатой рабочим колесом 13. Изобретение направлено на создание высокоэкономичного центробежного компрессора, демонстрирующего высокую надежность при устойчивой работе и широком рабочем диапазоне. 6 з.п. ф-лы, 26 ил.
