ПАК П.Н. и др. Насосное оборудование атомных станций. - М.: Энергоатомиздат, 2003, с.71, 72, 74, 75, рис.4.6, 4.7. RU 2190127 С2, 27.09.2002. US 3574473 A, 13.04.1971. JP 61116091 A, 03.06.1986. WO 9628663 A1, 19.09.1996.
Имя заявителя:
Открытое акционерное общество "Центральное конструкторское бюро машиностроения" (RU)
Изобретатели:
Герасимов Владимир Сергеевич (RU) Казанцев Родион Петрович (RU) Комаров Александр Сергеевич (RU) Никифоров Сергей Аркадьевич (RU) Паутов Юрий Михайлович (RU) Штацкий Владимир Александрович (RU) Щуцкий Сергей Юрьевич (RU)
Патентообладатели:
Открытое акционерное общество "Центральное конструкторское бюро машиностроения" (RU)
Реферат

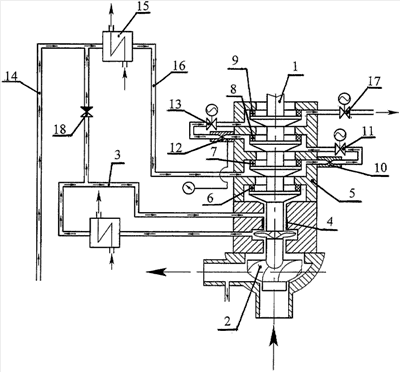

Изобретение относится к энергомашиностроению и касается главного циркуляционного насосного агрегата (ГЦНА) преимущественно для энергоблоков АЭС. Сущность изобретения заключается в том, что в каждом байпасе средних ступеней 7, 8 узла уплотнения 5, выполненного в виде блока торцовых уплотнений, последовательно с дроссельным устройством 10, 12 установлена запорная арматура 11, 13, выполненная с возможностью полного закрытия одновременно с запорной арматурой 17 на трубопроводе слива организованных протечек из узла уплотнения 5. Доохладитель 15 запирающей воды выполнен и поднят над узлом уплотнения 5 с возможностью обеспечения устойчивого истечения запирающей воды под действием силы тяжести из доохладителя 15 в полость узла уплотнения 5 вала 1 ГЦНА. Повышая надежность ГЦНА в режимах гидравлических испытаний и полного обесточивания энергоблока, изобретение обеспечивает, в частности, увеличение числа последовательных равноценных барьеров на возможном пути утечки теплоносителя первого контура через узел уплотнения вала насоса за пределы ГЦНА, снижение скорости прогрева узла уплотнения. 1 ил.
