RU 69591 U1, 27.12.2007. RU 2120037 C1, 10.10.1998. RU 2274770 C2, 20.04.2006. WO 00/04209 A1, 27.01.2000. US 2005/0249600 A1, 10.11.2005. US 6394754 B1, 28.05.2002. US 4569633 A, 11.02.1986. GB 2362927 A, 05.12.2001.
Имя заявителя:
Давлетшин Феликс Мубаракович (RU)
Изобретатели:
Давлетшин Феликс Мубаракович (RU)
Патентообладатели:
Давлетшин Феликс Мубаракович (RU)
Реферат

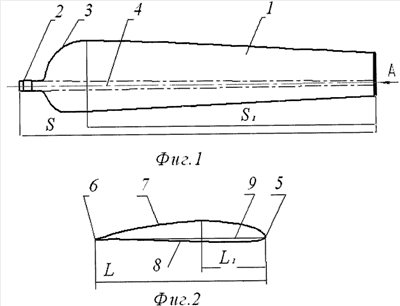

Изобретение относится к области машиностроения, в частности к конструкции лопастей вентилятора градирни, и может быть использовано, например, в промышленной теплоэнергетике, в частности на химических, нефтехимических и других предприятиях, где требуется охлаждение оборотной воды. Лопасть вентилятора градирни выполнена в виде полой оболочки и содержит комлевую часть, представляющую собой круглый стержень и предназначенную для крепления лопасти к втулке рабочего колеса вентилятора с возможностью установки требуемого рабочего угла лопасти, перо и переходную часть от комля к ее перу, последнее профилировано и образовано аэродинамическим профилем, имеющим хорду переменной длины L вдоль продольной оси лопасти, скругленную переднюю кромку, заостренную или затупленную заднюю кромку, расположенные на концах хорды профиля и соединенные между собой гладкими линиями верхней и нижней частей контура профиля, отличается тем, что форма лопасти в плане трапециевидная, сужающаяся к концу лопасти, при этом переходная часть лопасти закруглена в направлении к комлевой части лопасти рабочего колеса, аэродинамический профиль в нормальном сечении к продольной оси лопасти имеет расположенный в начале переходной части лопасти участок максимальной толщины профиля, равный 0,19-0,20 от длины L хорды в данном сечении и расположенный на расстоянии от 0,28·L до 0,36·L, измеренном от передней кромки профиля вдоль его хорды, при этом указанное сечение расположено на расстоянии S1 от конца лопасти, составляющем от 0,79 до 0,82 от длины лопасти S, а на конце лопасти участок с максимальной толщиной профиля, составляющий (0,10-0,12)L, расположен от передней кромки профиля на расстоянии, составляющем (0,25-0,40)L. В результате достигается повышение производительности и стабильности работы градирни. 2 н. и 2 з.п. ф-лы, 8 ил.
