RU 69591 U1, 27.12.2007. RU 2120037 C1, 10.10.1998. RU 2274770 C2, 20.04.2006. WO 00/04209 A1, 27.01.2000. US 2005/0249600 A1, 10.11.2005. US 6394754 B1, 28.05.2002. US 4569633 A, 11.02.1986. GB 2362927 A, 05.12.2001. RU 2228461 C2, 10.05.2004.
Имя заявителя:
Давлетшин Феликс Мубаракович (RU)
Изобретатели:
Давлетшин Феликс Мубаракович (RU)
Патентообладатели:
Давлетшин Феликс Мубаракович (RU)
Реферат

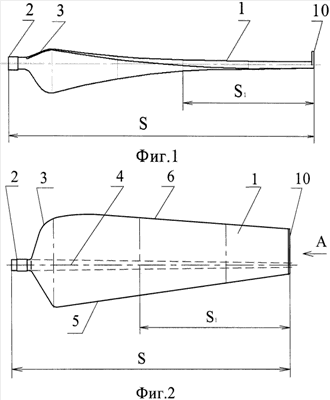

Изобретение относится к области машиностроения, в частности к конструкции лопастей вентилятора градирни, и может быть использовано, например, в промышленной теплоэнергетике, в частности на химических, нефтехимических и других предприятиях, где требуется охлаждение оборотной воды. Лопасть вентилятора градирни выполнена в виде полой оболочки и содержит комлевую часть, представляющую собой круглый стержень и предназначенную для крепления лопасти ко втулке рабочего колеса вентилятора с возможностью установки требуемого рабочего угла лопасти, перо и переходную часть от комля к ее перу, последнее профилировано и образовано аэродинамическим профилем, имеющим хорду переменной длины L вдоль продольной оси лопасти, скругленную переднюю кромку, заостренную или затупленную заднюю кромку, расположенные на концах хорды профиля и соединенные между собой плавно изогнутыми линиями верхней и нижней частей контура профиля, при этом в плане форма лопасти выполнена сужающейся от комлевой части к концу лопасти, при этом переходная часть лопасти плавно сужается в направлении к комлевой части лопасти рабочего колеса, аэродинамический профиль в нормальном сечении к продольной оси лопасти имеет длину хорды L на конце лопасти, составляющую от 0,56 до 0,60 от длины хорды L на участке лопасти, расположенном на расстоянии от конца лопасти, составляющем от 0,49 до 0,50 от длины лопасти S, и в середине лопасти аэродинамический профиль в нормальном сечении к продольной оси лопасти имеет участок с максимальной толщиной профиля, равной от 0,11 до 0,12 от длины хорды L в данном сечении, расположенный на расстоянии от 0,32·L до 0,33·L, измеренном от передней кромки профиля вдоль его хорды, при этом линия верхней части аэродинамического контура выполнена выпуклой по отношению к хорде, а линия нижней части аэродинамического контура по отношению к хорде выполнена выпуклой со стороны передней кромки, плавно сопряженной с вогнутой со стороны задней кромки, и пересекает хорду в середине лопасти за сечением с максимальной толщиной профиля в направлении от передней кромки с плавным увеличением выпуклой части по мере перемещения сечения от конца лопасти к середине лопасти и последующим плавным уменьшением по мере перемещения к переходной части, при этом угол атаки плавно изменяется от максимального в начале переходной части лопасти до 0° на конце лопасти и на последнем установлено перпендикулярно продольной оси лопасти концевое крылышко, длина которого меньше длины хорды, а длина выступающего со стороны передней кромки участка аэродинамического профиля составляет (0,12-0,15)L в месте установки концевого крылышка. В результате достигается повышение производительности и стабильности работы градирни. 4 ил.
