КОМПРЕССОР ГАЗОТУРБИННОГО ДВИГАТЕЛЯ

Номер публикации патента: 2406879

Вид документа: C2
Страна публикации: RU
Рег. номер заявки: 2006130308/06
  Сделать заказПолучить полное описание патента

Редакция МПК:
Основные коды МПК: F04D029/38
Аналоги изобретения: ЕР 1367250 A1, 03.12.2003. US 4791784 A, 20.12.1988. US 4271666 A, 09.06.1981. US 4455121 A, 19.01.1984. US 4506502 A, 23.03.1985. US 4545941 A, 11.07.1989. RU 2059094 C1, 27.04.1996.

Имя заявителя: СНЕКМА (FR)
Изобретатели: БИЛЬ Эрик (FR)
ШАРЬЕ Жиль (FR)
Патентообладатели: СНЕКМА (FR)
Приоритетные данные: 22.08.2005 FR 0508656

Реферат

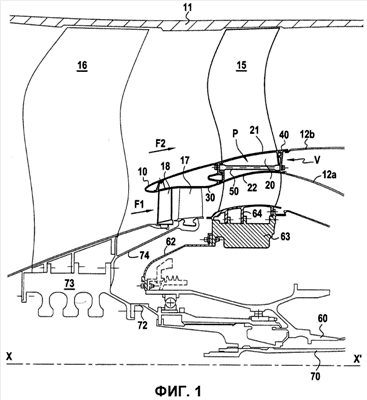

Группа изобретений относится к области компрессоров двухконтурных турбовентиляторных двигателей или газотурбинных двигателей, содержащих два вентилятора с противоположным вращением, и позволяет при своем использовании обеспечить установку композитных лопастей вентилятора с возможностью их прохода через первичный поток сжимаемой среды. Указанный технический результат достигается в компрессоре, содержащем множество камер, образующих кольцевое пространство разделения потоков в газотурбинном двигателе. Этот компрессор содержит разделительную носовую часть (10), продолжаемую внутренней и внешней кольцеобразными стенками (12а, 12b), ограничивающими кольцевое пространство (V) разделения первичного потока (F1) и вторичного потока (F2). Пространство (V) содержит множество кольцеобразных сегментов в виде камер (20), разделенных на пары лопастями (15) первого вентилятора, которые проходят через первичный поток (F1) и через вторичный поток (F2). Эти камеры (20) прикреплены к расположенной впереди кольцеобразной манжете (30) и расположенной позади кольцеобразной манжете (40), приводимым во вращение лопастями (15). 4 н. и 7 з.п. ф-лы, 6 ил.
