US 2002/0154991 A1, 24.10.2002. JP 2-76927 A, 16.03.1990. US 4410285 A, 28.10.1983. US 3764189 A, 09.10.1973. SU 903601 A, 07.02.1982. US 5308226 A, 03.05.1994.

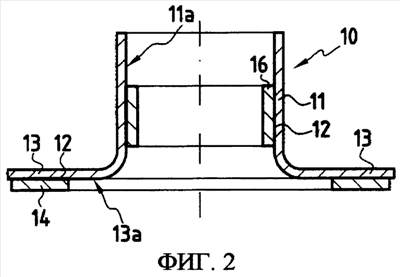

Компрессор газотурбинного двигателя содержит наружный картер и, по меньшей мере, один кольцевой ряд неподвижных лопаток с переменным углом установки, содержащих поворотные оси. Оси лопаток пересекают сквозные отверстия картера с использованием вкладышей, образующих подшипники скольжения. Каждый вкладыш содержит металлическую гильзу в виде единой наружной детали и керамическое кольцо, соединенные слоем пайки между наружной поверхностью керамического кольца и внутренней стенкой гильзы. Каждая ось лопатки дополнительно содержит вставное кольцо, выполненное из металлического материала на основе никеля, железа или кобальта и насаженное на эту ось. Другое изобретение группы относится к вкладышу, предназначенному для установки в сквозном отверстии картера компрессора для выполнения подшипника скольжения поворотной оси лопатки с переменным углом установки. Вкладыш состоит из металлической гильзы в виде единой детали и керамического кольца, причем гильза и кольцо соединены слоем пайки, выполненным между наружной поверхностью керамического кольца и внутренней стенкой гильзы. Гильза на одном из своих концов содержит фланец, проходящий радиально наружу. Изобретения позволяют повысить надежность вкладыша оси лопатки с переменным углом установки. 2 н. и 2 з.п. ф-лы, 7 ил.
