FR 2681374 A1, 19.03.1993. SU 475455 A, 07.10.1975. SU 953277 A, 23.08.1982. SU 1211464 A1, 15.02.1986. US 4595340 A, 17.06.1986. DE 2606891 A1, 23.09.1976.

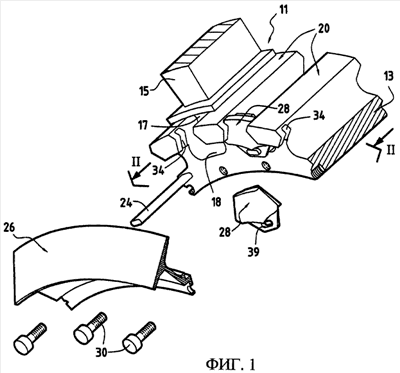

Группа изобретений относится к вентиляторостроению, в частности к ротору вентилятора авиационного турбореактивного двигателя, и позволяет рассеять энергию удара в случае аварии при попадании постороннего предмета в двигатель или при потере лопатки вентилятора. Указанный технический результат достигается в роторе вентилятора турбореактивного двигателя, содержащего множество лопаток (15) вентилятора, соединенных с ободом (13), при этом каждая лопатка содержит ножку (17), вставленную в паз упомянутого обода и удерживаемую в нем при помощи замка (28), вставленного в вырезы (34), выполненные по обе стороны от соответствующего паза рядом с его передним концом, препятствуя смещению упомянутой ножки лопатки в осевом направлении, причем упомянутый замок содержит изогнутую пластину с направленной вперед вогнутостью, причем упомянутые вырезы (34) наклонены вперед и выполнены с возможностью захождения в них краев упомянутой изогнутой пластины. 3 н. и 3 з.п., 4 ил.
