РАБОЧЕЕ КОЛЕСО ОСЕВОГО ВЕНТИЛЯТОРА

Номер публикации патента: 2381387

Вид документа: C1
Страна публикации: RU
Рег. номер заявки: 2008150922/06
  Сделать заказПолучить полное описание патента

Редакция МПК:
Основные коды МПК: F04D029/36
Аналоги изобретения: RU 2286482 С2, 27.10.2006. SU 475455 А, 07.10.1975. SU 953277 A, 23.08.1982. SU 1211464 A1, 15.02.1986. US 4595340 A, 17.06.1986. DE 2606891 A1, 23.09.1976.

Имя заявителя: Открытое акционерное общество "Научно-исследовательский проектно-конструкторский институт горного и обогатительного машиностроения" (ОАО "НИПИГОРМАШ") (RU)
Изобретатели: Заслов Валентин Яковлевич (RU)
Роженцов Вячеслав Федорович (RU)
Патентообладатели: Открытое акционерное общество "Научно-исследовательский проектно-конструкторский институт горного и обогатительного машиностроения" (ОАО "НИПИГОРМАШ") (RU)

Реферат

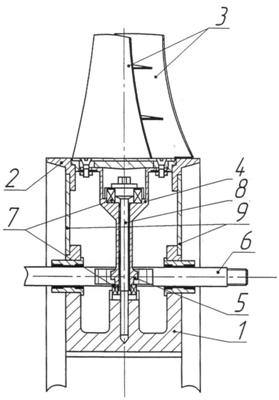

Изобретение относится к вентиляторостроению, может быть использовано в рабочих колесах осевых вентиляторов и обеспечивает при своей работе надежность и упрощение конструкции рабочего колеса осевого вентилятора путем снижения массивности и снижения центробежных и инерционных нагрузок, действующих на вал вращения рабочего колеса осевого вентилятора и его опорные подшипниковые узлы. Указанный технический результат обеспечивается в рабочем колесе осевого вентилятора, содержащем ступицу 1, снабженную обечайкой 2, установленные в ее отверстиях поворотные пары лопаток 3, снабженные взаимно поворотными осью 8 и стаканом 4, кинематически связанные с зубчатой рейкой 6 привода их поворота и неподвижно закрепленные на стакане 4, каждый из которых посредством подшипниковых узлов 7 закреплен на оси 8, неподвижно закрепленной на ступице 1, причем каждая пара лопаток 3 кинематически связана через стакан 4 с приводом поворота лопаток 3. 1 ил.
