МИХАЙЛОВ А.К. и МАЛЮШЕНКО В.В. Лопастные насосы. - М.: Машиностроение, 1977, с.244, рис.133. RU 61811 U1, 10.03.2007. RU 70554 U1, 27.01.2008. RU 2266437 C1, 20.12.2005. FR 2205951 A5, 31.05.1974. EP 0713976 A1, 29.05.1996.
Имя заявителя:
Общество с ограниченной ответственностью "Сумский машиностроительный завод" (UA)
Изобретатели:
Швиндин Александр Иванович (UA) Вертячих Александр Васильевич (UA) Солощенко Андрей Григорьевич (UA) Кириченко Сергей Ефремович (UA) Диденко Николай Яковлевич (UA) Горбенко Александр Борисович (UA)
Патентообладатели:
Общество с ограниченной ответственностью "Сумский машиностроительный завод" (UA)
Реферат

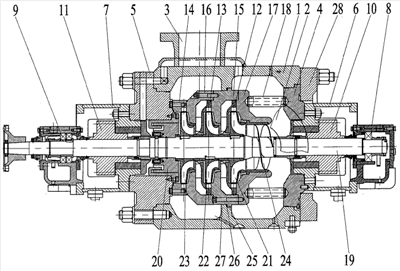

Изобретение относится к насосам, предназначенным для работы во взрывоопасных зонах нефтеперерабатывающих производств. Насос включает наружный корпус 1 с входным и выходным патрубками 2, 3. По бокам корпуса 1 расположены крышка 4 подвода и крышка 5 нагнетания с кронштейнами 6, 7 под подшипники 8, 9 и уплотнения 10, 11. Внутри наружного корпуса 1 расположены аппараты направляющие 12, 13, 14, секции 15, 16, адаптер 17 и штанги 18, составляющие, в общем, внутренний корпус. Внутри указанных сборочных единиц установлен ротор, содержащий вал 19 с устройством 20 разгрузки осевой силы, рабочими колесами 21, 22, 23, предвключенным колесом 24. Сборочные единицы связаны с наружным корпусом 1 через его кольцевую ступеньку 25 в виде перемычки 27 с прокладкой 26. Модульный блок прижат к наружному корпусу 1 фланцем 28. Геометрические параметры наружного корпуса 1 имеют постоянную величину. Ступенька 25 расположена так, что расстояние между осями патрубков 2, 3 делится кольцевой перемычкой 27 примерно на равные части. Изобретение направлено на унификацию наружного корпуса 1, обеспечивающую комплектацию насоса модульным блоком, включающим разное количество ступеней. 1 ил.
