МНОГОСТУПЕНЧАТЫЙ ЭЛЕКТРОНАСОСНЫЙ АГРЕГАТ

Номер публикации патента: 2369777

Вид документа: C1
Страна публикации: RU
Рег. номер заявки: 2008102287/06
  Сделать заказПолучить полное описание патента

Редакция МПК:
Основные коды МПК: F04D001/06   F04D013/06   F04D029/62
Аналоги изобретения: RU 2042053 C1, 20.08.1995. RU 2208183 C2, 10.07.2003. RU 2103556 C1, 27.01.1998. RU 2162548 C1, 27.01.2001. US 3950112 A, 13.04.1976. AU 6751694 A, 04.05.1995.

Имя заявителя: Открытое акционерное общество "Ракетно-космическая корпорация "Энергия" им. С.П. Королева" (RU)
Изобретатели: Белоусов Николай Игоревич (RU)
Патентообладатели: Открытое акционерное общество "Ракетно-космическая корпорация "Энергия" им. С.П. Королева" (RU)

Реферат

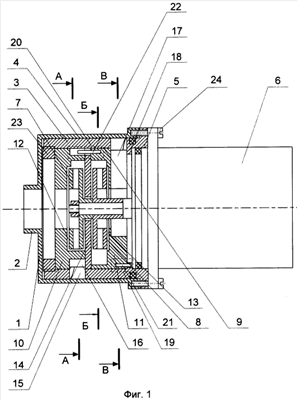

Изобретение относится к машиностроительной гидравлике и может быть использовано в составе систем терморегулирования изделий авиационной и ракетной техники. Многоступенчатый электронасосный агрегат содержит корпус 1 и установленную в нем обойму 3. В расточке 5 обоймы 3 размещены электродвигатель 6 и n [n=2, 3 и т.д.] рабочих колес 7, 8, а также контактирующие с ее внутренней цилиндрической поверхностью 9 втулки 10, 11 с полостями 12, 13 для размещения рабочих колес 7, 8 и диафрагмы 14 между втулками 10, 11. Диафрагмы 14 расположены в обойме n-1 переводных каналов 15, сообщающих выход 16 каждого предыдущего колеса 7 и вход 17 в каждое последующее колесо 8. Агрегат содержит также фиксаторы 19, 20 углового положения втулок 10, 11 и диафрагм 14 относительно обоймы 3. Переводные каналы 15 выполнены в виде сквозных пазов между внутренней и наружной цилиндрическими поверхностями 9, 4 обоймы 3. В расточке 5 выполнен упор 18 для крайней втулки 11. Фиксаторы 19, 20 выполнены в виде штифтов 21, 22, размещенных во втулках 10, 11, диафрагмах 14 и упоре 18 расточки 5 обоймы 3. Штифты 21, 22 размещены внутри внутренней цилиндрической поверхности 9 обоймы 3. Изобретение направлено на снижение радиальных габаритов и массы, а также упрощение конструкции. 4 ил.
