US 7153102 В2, 26.12.2006. GB 739870 А, 02.11.1955. US 2004/0184919 А1, 23.09.2004. US 2755063 А, 17.07.1956. RU 2281403 С2, 10.08.2006. SU 238287 А, 20.11.1969.
Имя заявителя:
Федеральное государственное унитарное предприятие "Центральный институт авиационного моторостроения имени П.И. Баранова" (RU), Российская Федерация, от имени которой выступает Министерство промышленности и торговли Российской Федерации (RU)
Изобретатели:
Бырдин Владимир Петрович (RU) Фатеев Виктор Антонович (RU) Бебин Виталий Анатольевич (RU)
Патентообладатели:
Федеральное государственное унитарное предприятие "Центральный институт авиационного моторостроения имени П.И. Баранова" (RU) Российская Федерация, от имени которой выступает Министерство промышленности и торговли Российской Федерации (RU)
Реферат

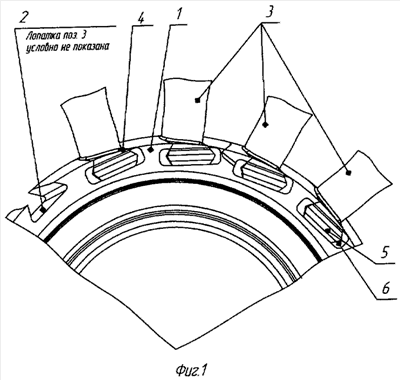

Изобретение относится к области компрессоростроения и может быть использовано в рабочих колесах осевых компрессоров газотурбинных двигателей. Рабочее колесо осевого компрессора газотурбинного двигателя содержит диск с пазами, расположенными под углом или углами к оси компрессора с подъемом от входа к выходу и установленными в них лопатками. Лопатки имеют на входном торце упорный выступ для восприятия усилия, действующего на лопатку от возникающих при вращении колеса центробежных сил. Между входным торцом диска рабочего колеса и торцом упорного выступа установлена металлическая пластина с толщиной больше или равной 0.3 мм. Пластина имеет наружные размеры, превышающие контур паза диска для перекрытия зазоров в замковом соединении, а ее внутренний контур повторяет контур хвостовика лопатки для ее установки на лопатку со стороны выхода. Торцевые поверхности диска, прилегающие к металлической пластине, выполнены под углом к оси компрессора, равным или меньшим 90°. В другом варианте упорный выступ имеет размеры меньше ширины и высоты торца хвостовика. В этом варианте между входным торцом диска рабочего колеса и торцом упорного выступа лопатки устанавливают металлическую пластину, имеющую наружные размеры, превышающие контур паза диска для перекрытия зазоров в замковом соединении. Металлическая пластина имеет замкнутую прорезь шириной, равной расположенному на входном торце хвостовика лопатки упорному выступу и высотой, обеспечивающей установку металлической пластины на упорный выступ. Торцевая поверхность диска и входной торец хвостовика лопатки, на котором расположен упорный выступ, прилегающие к металлической пластине, выполнены под углом к оси компрессора, равным или меньшим 90°. Изобретения позволяют обеспечить равномерное распределение осевой нагрузки по всей контактной поверхности между торцом упорного выступа и торцом диска рабочего колеса, а также сведение до минимума перетекания газа через зазоры в замковом соединении. 2 н.п. ф-лы, 5 ил.
