US 5941536 А, 24.08.1999. SU 1191618 А, 15.11.1985. DE 3513116 А1, 23.10.1986. ЕР 0292113 А2, 23.11.1988. FR 2290133 А6, 28.05.1976.
Имя заявителя:
ВЕЙР МИНЕРАЛЗ ЭФРИКА (ПРОПРИЕТЕРИ) ЛИМИТЕД (ZA)
Изобретатели:
ГЕЛДЕНХАЙС Зигфрид (ZA)
Патентообладатели:
ВЕЙР МИНЕРАЛЗ ЭФРИКА (ПРОПРИЕТЕРИ) ЛИМИТЕД (ZA)
Приоритетные данные:
12.02.2004 ZA 2004/1149 12.02.2004 ZA 2004/1150 12.02.2004 ZA 2004/1151
Реферат

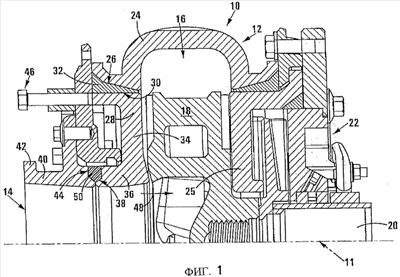

Изобретение касается роторного насоса 10, например центробежного шламового. Насос имеет основной кожух 12, в котором находится рабочее колесо 18, вращающееся в полости 16 рабочего колеса, образованной между концевыми вкладышами 25, 28 и периферийным основным участком кожуха 24. Концевой вкладыш 28, на конце всасывания рабочего колеса, уплотнен с возможностью скольжения при помощи кольцевого уплотнения 32, прилегающего к основному участку кожуха 24. Идущий по оси насоса наружу трубный участок 36, объединенный с концевым вкладышем 28, совмещен со стационарным трубным впускным участком 40. Соответствующие опорные поверхности 38, 44 на трубных участках 36, 40 находятся напротив друг друга с разных сторон полости, вмещающей кольцевой мост 50, который является расширяемым для смещения по оси концевого вкладыша 28, чтобы перекрывать любой вызванный износом зазор относительно рабочего колеса 18. Изобретения направлены на регулирование величины зазора между корпусом и рабочим колесом 18 при его износе перемещением вкладыша 28 за счет расширения моста 50 и обеспечения замены самого вкладыша 28 независимо от кожуха 12 и впускного участка 40. 6 н. и 19 з.п. ф-лы, 7 ил.
