РАБОЧЕЕ КОЛЕСО ОСЕВОГО ВЕНТИЛЯТОРА

Номер публикации патента: 2183292

Вид документа: C1
Страна публикации: RU
Рег. номер заявки: 2000130108/06
  Сделать заказПолучить полное описание патента

Редакция МПК:
Основные коды МПК: F04D029/34
Аналоги изобретения: УШАКОВ К.А., БРУСИЛОВСКИЙ И.В., БУШЕЛЬ А.Р. Аэродинамика осевых вентиляторов и элементы их конструкций. - М.: Государственное научно-техническое издательство литературы по горному делу, 1960, с.332, рис.172. SU 475455 A, 07.10.1975. SU 953277 A, 23.08.1982. SU 1211464 A, 15.02.1986. US 4595340 A, 17.06.1986. DE 2606891 A1, 23.09.1976.

Имя заявителя: Открытое акционерное общество "Ракетно-космическая корпорация "Энергия" имени С.П. Королева"
Изобретатели: Белоусов Н.И.
Патентообладатели: Открытое акционерное общество "Ракетно-космическая корпорация "Энергия" имени С.П. Королева"

Реферат

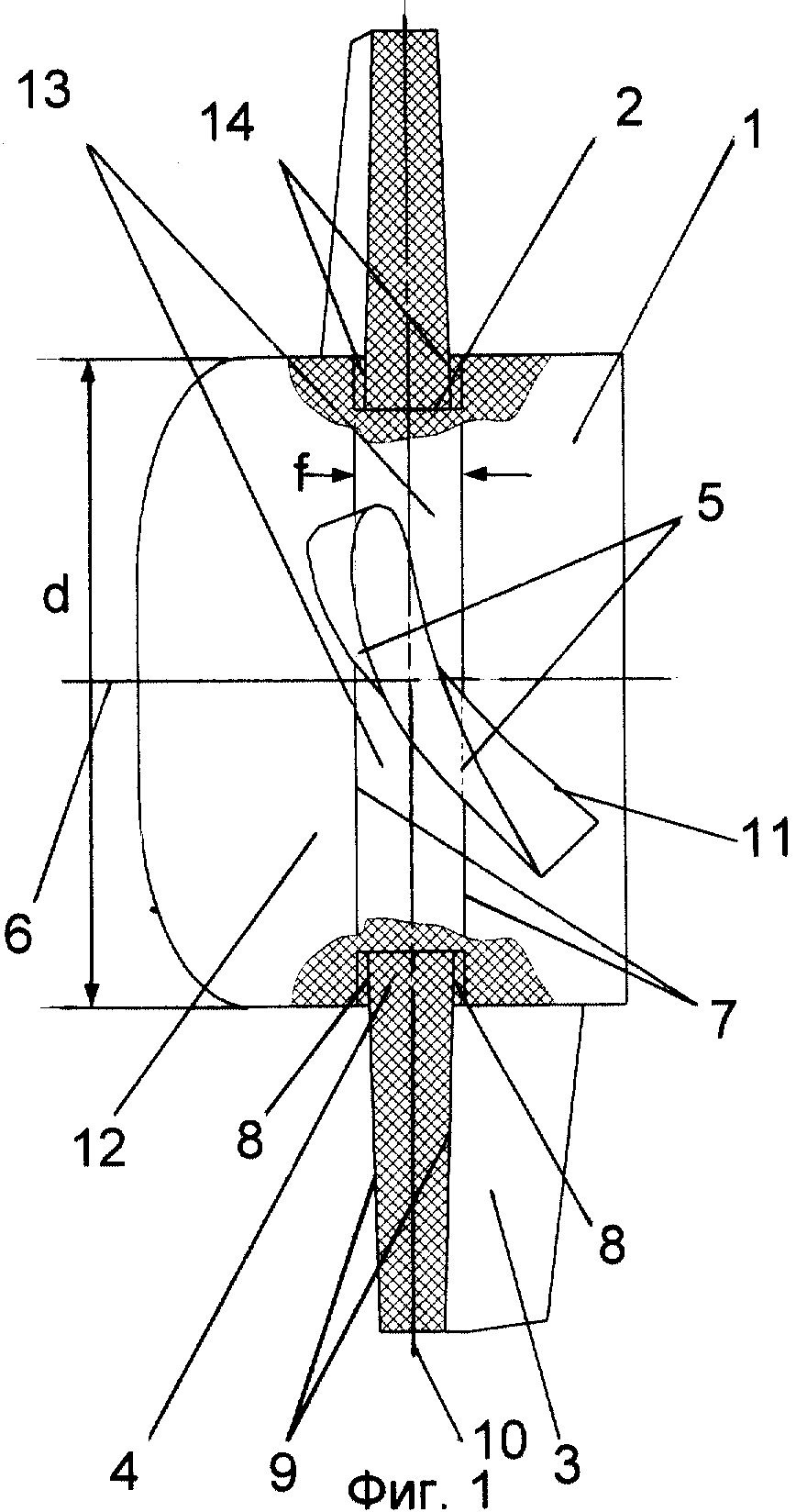

Изобретение относится к вентиляторостроению и может быть использовано в составе малошумящих вентиляторов изделий космической техники. Техническим результатом является повышение технологичности рабочего колеса осевого вентилятора и снижение его массы. Рабочее колесо содержит ступицу с цилиндрической канавкой и установленными на ступице неподвижно профилированными лопатками, снабженными выступающими из них в канавку хвостовиками. Перпендикулярные к оси вращения рабочего колеса плоские торцовые поверхности хвостовиков прилегают к торцовым поверхностям канавки. Боковые поверхности каждого хвостовика выполнены в виде продолжения боковых поверхностей соответствующей лопатки вдоль ее оси, а основание каждой лопатки, кроме выходящего из нее хвостовика, выполнено в виде контактирующего с наружной поверхностью ступицы цилиндра диаметром, равным наружному диаметру ступицы, при этом каждая лопатка неподвижно установлена на ступице на цилиндрической поверхности основания лопатки и торцовых поверхностях хвостовика. В канавке между соседними лопатками установлены неподвижно вкладыши в виде фрагментов колец шириной, равной ширине канавки, и наружным диаметром, равным наружному диаметру ступицы. Боковые поверхности вкладышей, кроме поверхностей, прилегающих к торцовым поверхностям канавки, выполнены прилегающими к боковым поверхностям хвостовиков. 2 ил.
