| ОПОРНАЯ СИСТЕМА РОТОРА |  |
Номер публикации патента: 2182977 |  |
| Редакция МПК: | 7 | | Основные коды МПК: | F01D025/16 F04D029/04 | | Аналоги изобретения: | SU 605044 А, 13.04.1978. SU 941688 А, 17.07.1982. RU 2028460 С1, 09.09.1995. SU 688709 А, 30.09.1979. SU 1125392 А, 23.11.1984. SU 1588029 А1, 15.05.1991. JP 59-108897 В, 23.06.1984. |
| Имя заявителя: | Васильев Валентин Сергеевич | | Изобретатели: | Васильев В.С. | | Патентообладатели: | Васильев Валентин Сергеевич |
Реферат | |

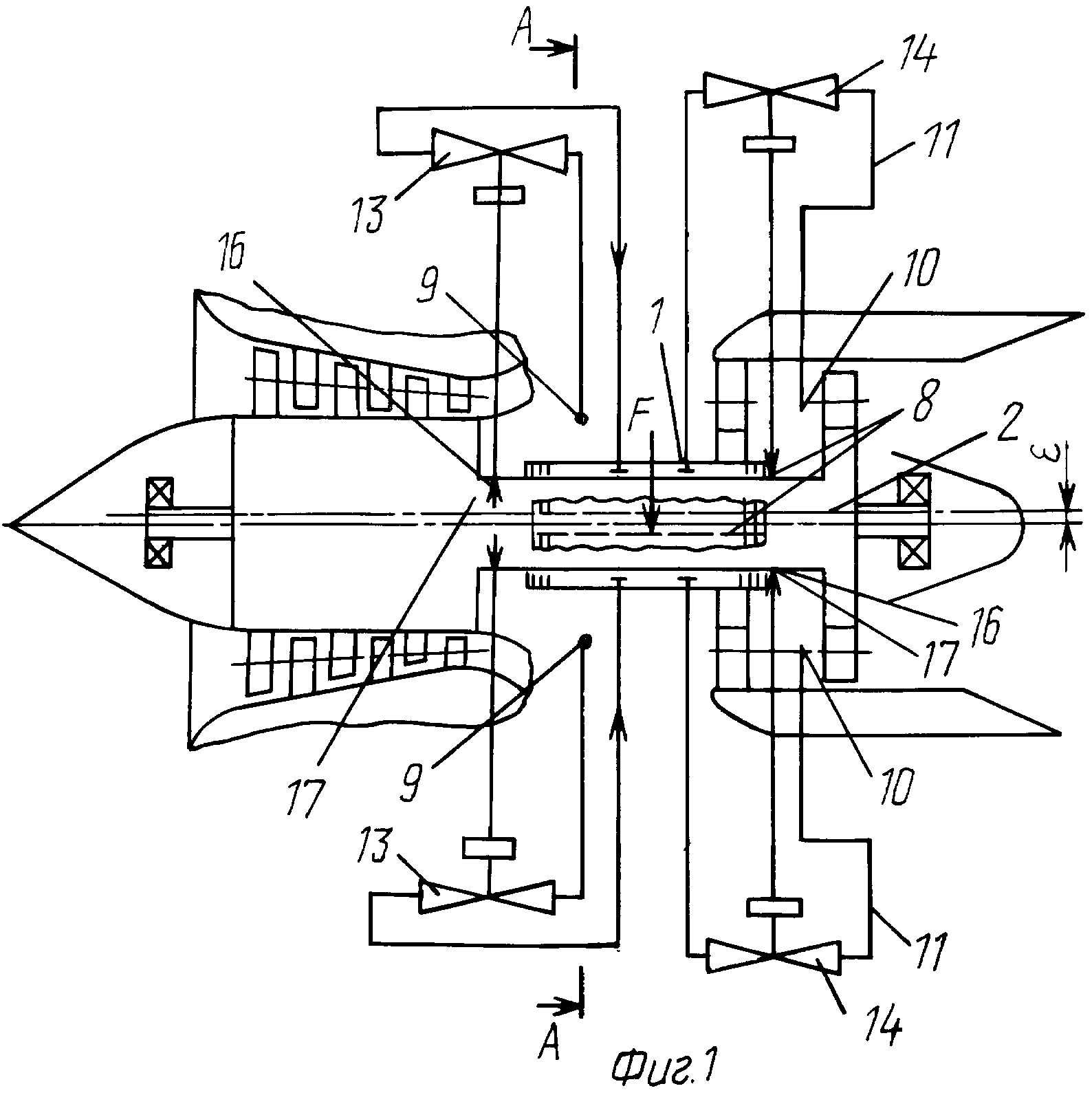

Изобретение относится к опорам роторов и может быть использовано в паровых, газовых, гидравлических турбомашинах и установках, а также в роторных машинах. Опорная система ротора содержит корпус, ротор и размещенный на части поперечного периметра между их поверхностями ряд разгрузочных камер. Камеры окружены и сообщены с полостями высокого и низкого давления. Каждая камера сообщена закрытым коммуникационным каналом через дроссельный канал регулятора подвода с полостью высокого давления, а через дроссельный канал регулятора дренажа - с полостью низкого давления. Каждая разгрузочная камера герметизирована по всему периметру уплотнениями. Дроссельные каналы регуляторов выполнены в виде дросселей типа "сопло-заслонка". Изобретение направлено на снижение нагружения подшипниковых узлов изменением давления рабочей среды в полостях, окружающих ротор. 29 з.п. ф-лы, 23 ил.
|
