ВТУЛКА ТУРБИНЫ

Номер публикации патента: 2178101

Вид документа:  C1  Страна публикации:  RU  Рег. номер заявки:  2000109940/06		Получить полное описание патента

Реферат

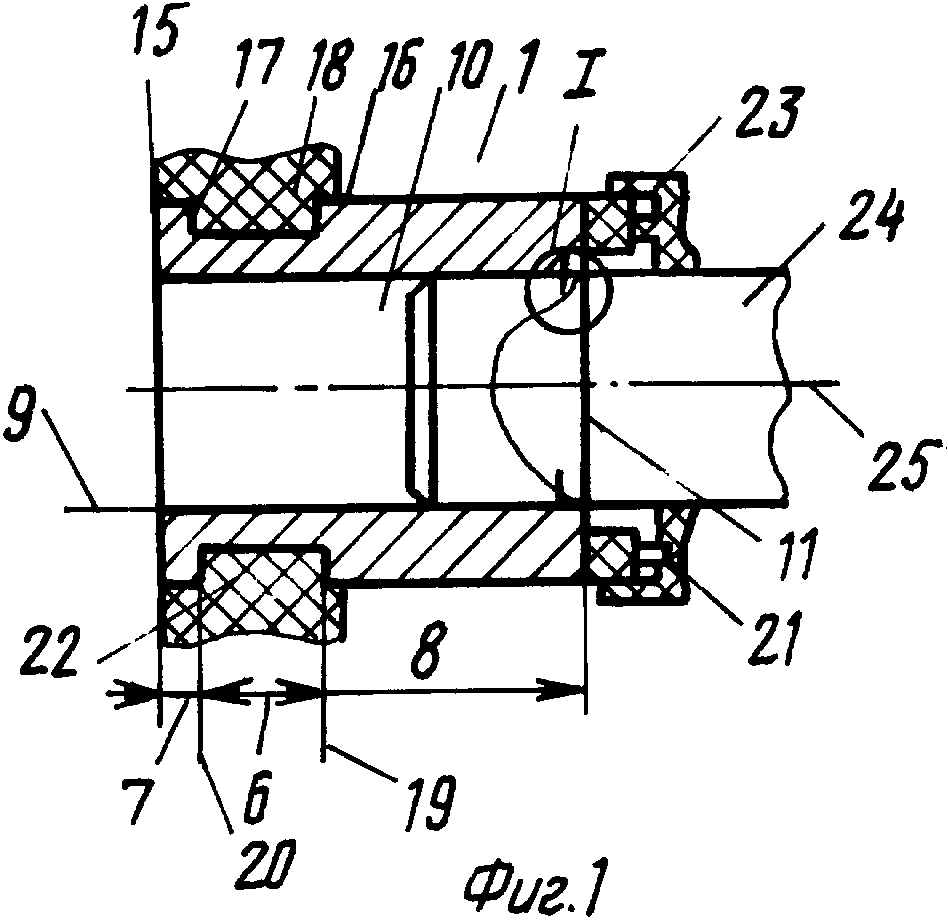

Устройство предназначено для использования в насосах для перекачки жидкости. Часть рабочей поверхности втулки выполняют с оппозитно и параллельно расположенными прямоугольными пазами, образованными за счет срезов лысок с межплоскостным расстоянием между ними, относимым к ширине паза или пазов в соотношении 22: 5, причем осевая длина буртика приторцовой зоны и общая длина втулки турбины соотносятся как числа 3: 44,9. Внутренняя поверхность отверстия втулки обработана с отрицательным допуском, минимум которого достигает (-33 мкм). После установки колеса турбины посадочная рабочая поверхность внутреннего отверстия имеет минимальный допуск (-11 мкм), причем изменение упомянутого допуска не касается 40% осевого расстояния во внутреннем отверстии втулки, расположенном в свободном от контакта с посадочной поверхностью, предназначенной для сопряжения с ней ведомого вала. Торец втулки, взаимодействующий с графитовым кольцом, с твердостью 49 НRс выполняют многопрофильным, с коническими поверхностями, с углами образующих в 11 и 15o относительно поверхности центрального отверстия. Неперпендикулярность поверхности рабочего торца и оси втулки не превышает 50 мкм, а данный торец упрочнен токами высокой частоты на глубину 1,5-2,5 мкм до показателя прочности ≥42 HRс. Конструкция втулки позволяет повысить долговечность и надежность работы. 3 ил.
