| КОЛЕСО ЦЕНТРОБЕЖНОГО НАГНЕТАТЕЛЯ |  |
Номер публикации патента: 2174196 |  |
| Редакция МПК: | 7 | | Основные коды МПК: | F04D029/28 | | Аналоги изобретения: | ЖУРАВЛЕВ Ю.И. Газодинамические характеристики дожимающих нагнетателей природного газа мощностью 6 МВт. - Энергетическое машиностроение, 1984, № 1-84-11, с.8-11. SU 1787216 A3, 07.01.1993. SU 1760176 A2, 07.09.1992. EP 0072177 A2, 16.02.1983. DE 3801203 A1, 03.08.1989. DE 19516515 A1, 07.11.1996. |
| Имя заявителя: | Журавлев Юрий Иванович | | Изобретатели: | Журавлев Ю.И. | | Патентообладатели: | Журавлев Юрий Иванович |
Реферат | |

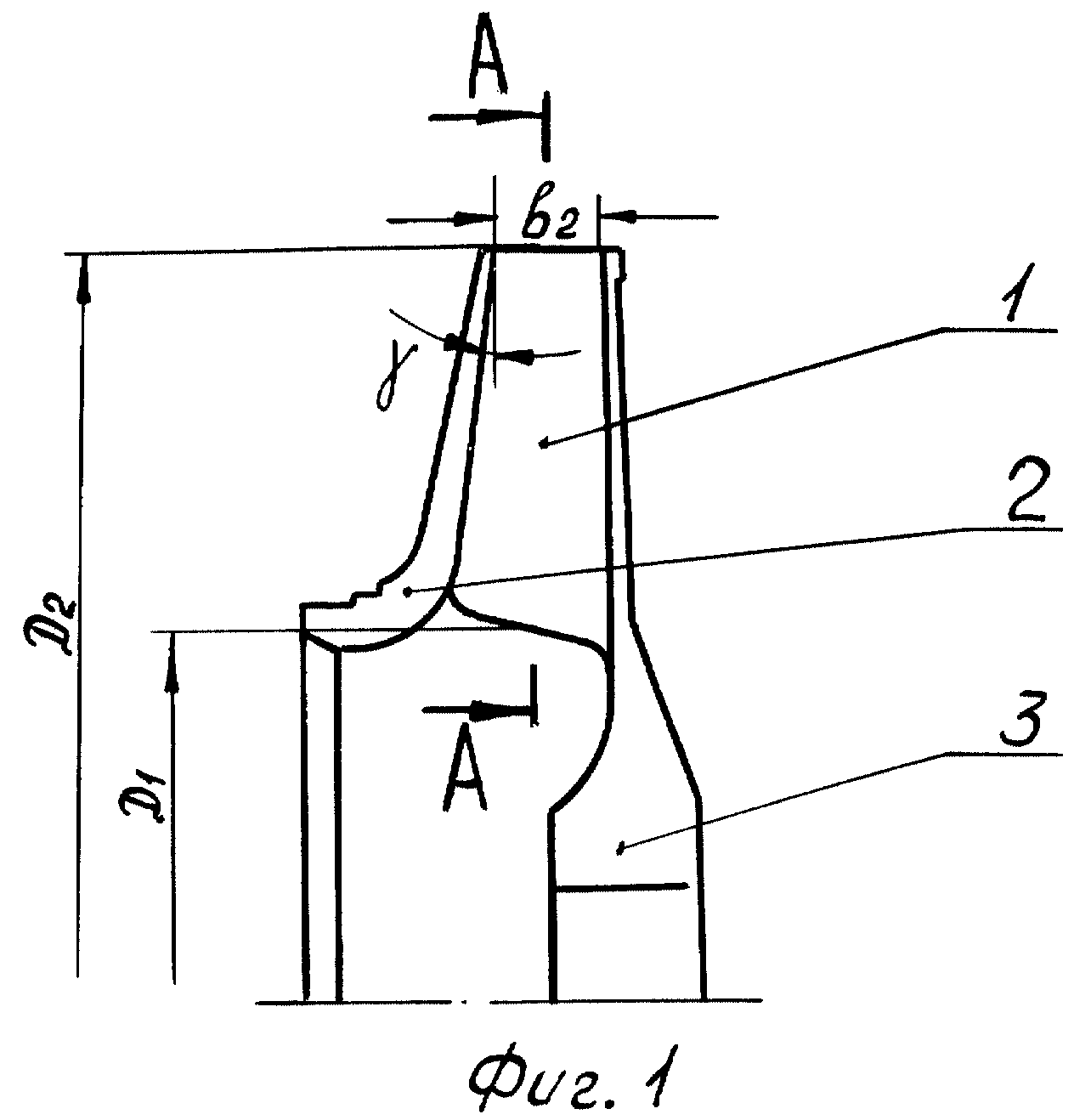

Изобретение относится к машиностроению и может быть использовано в центробежных компрессорных машинах. Колесо центробежного нагнетателя, включающего в себя следующие за колесом безлопаточный диффузор и боковую сборную камеру, содержит покрывающий диск, прямые лопатки и осевой вход потока. Входной угол наклона лопаток β1 равен 40-45o, относительная ширина на выходе b2/D2 составляет 0,05-0,065, относительный входной диаметр D1/D2 = 0,47-0,5, угол наклона покрывающего диска γ = 9-12°, число лопаток 14-17. Лопатки колеса выполнены, начиная от относительного диаметра D/D2 = 0,8-0,83, с плавно увеличивающимися углами наклона от β = 64-67° до β2 = 85-90° на выходном диаметре, b2 - ширина колеса на выходе, D2 -выходной диаметр колеса, D1 - входной диаметр колеса, D - диаметр начала плавного увеличения угла наклона лопаток. Изобретение позволяет увеличить пологость напорной характеристики при максимальном приближении ее к характеристике, получаемой в случае использования колес с углом выхода лопаток 90°, однорадиусными лопатками и вогнутой частью, направленной в сторону вращения (при сохранении КПД, свойственных колесам с прямыми лопатками). 2 ил.
|
