| РОТОР ДЛЯ ТУРБОМАШИНЫ С УСТАНАВЛИВАЕМЫМИ В ПАЗЫ ЛОПАТКАМИ, А ТАКЖЕ ЛОПАТКА ДЛЯ РОТОРА |  |
Номер публикации патента: 2173390 |  |
| Редакция МПК: | 7 | | Основные коды МПК: | F01D005/30 F04D029/34 | | Аналоги изобретения: | SU 2283824 A, 02.06.1969. SU 234059 A, 02.10.1969. GB 2237846 A, 15.05.1991. US 2643853 A, 30.06.1953. PCT 9101433 A, 07.02.1991. GB 1008903 A, 03.11.1965. GB 1088874 A, 25.10.1967. |
| Имя заявителя: | СИМЕНС АКЦИЕНГЕЗЕЛЛЬШАФТ (DE) | | Изобретатели: | БАРЧ Карстен (DE) | | Патентообладатели: | СИМЕНС АКЦИЕНГЕЗЕЛЛЬШАФТ (DE) | | Номер конвенционной заявки: | 19624924.4 | | Страна приоритета: | DE | | Патентный поверенный: | Силаева Алла Александровна |
Реферат | |

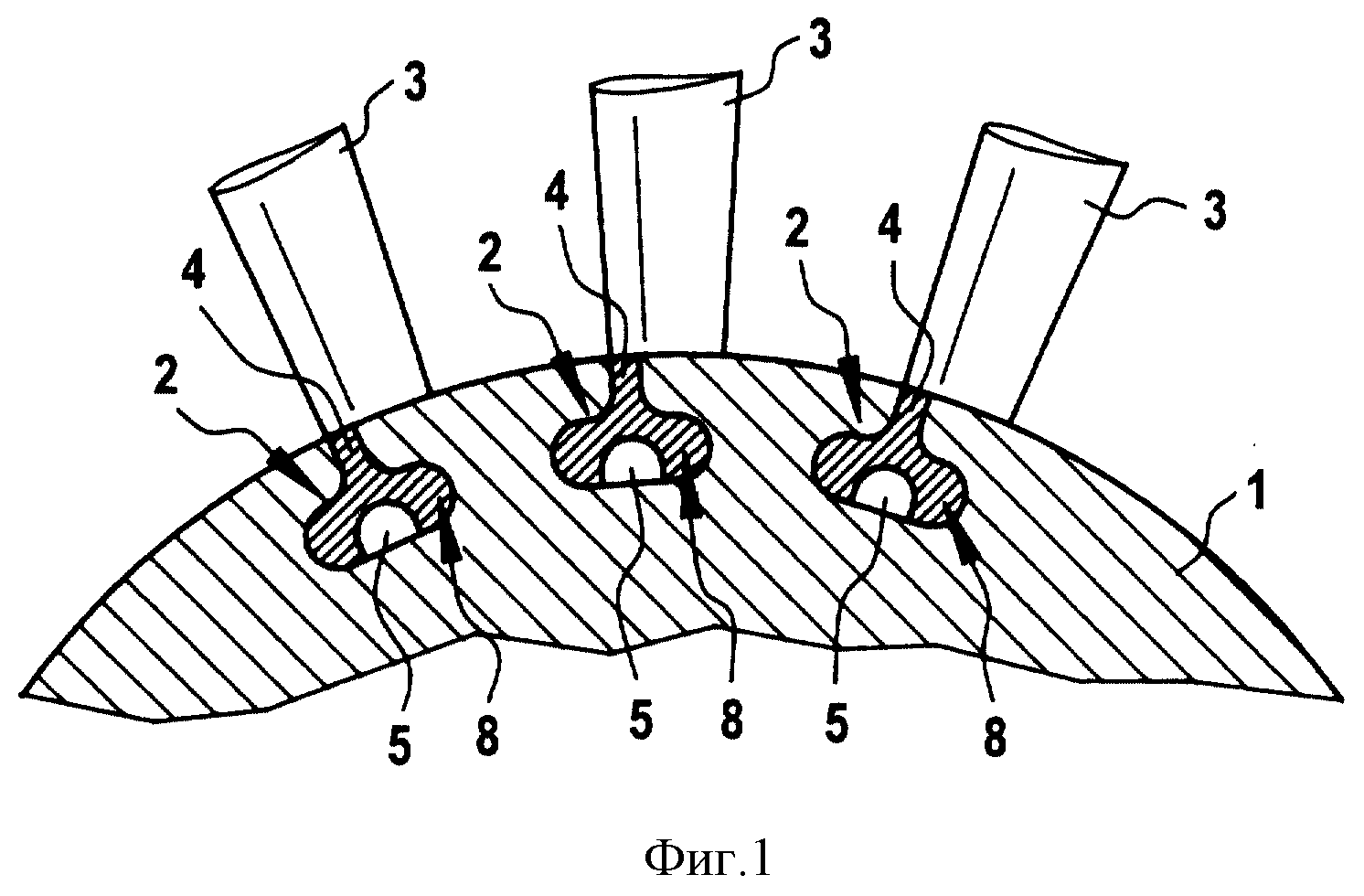

Ротор для турбомашины, в частности для турбокомпрессора, содержит устанавливаемые в пазы хвосты лопаток. По меньшей мере один хвост лопатки выполнен с двумя областями с различной жесткостью, которые согласованы, предпочтительно уравнены с различными областями жесткости паза. Пазы выполнены наклонно к оси вращения, в который может быть установлен хвост лопатки. Хвост лопатки дополнительно к своей согласованной с геометрией паза форме имеет две противоположные торцевые поверхности. В области торцевых поверхностей предусмотрено уменьшающее жесткость утончение материала, предпочтительно, по меньшей мере одна выемка. Изобретения позволяют повысить прочность. 6 з.п. ф-лы, 5 ил.
|
