| КОРПУС ТУРБОКОМПРЕССОРА, ПРЕИМУЩЕСТВЕННО ДЛЯ СЖАТИЯ СЕРОВОДОРОДНЫХ ГАЗОВ |  |
Номер публикации патента: 2172871 |  |
| Редакция МПК: | 7 | | Основные коды МПК: | F04D029/40 | | Аналоги изобретения: | SU 1758292 A1, 30.08.1992. SU 538157 A, 25.01.1977. SU 1059275 A, 07.12.1983. US 3859008 A, 07.01.1975. DE 2524556 B2, 24.08.1978. |
| Имя заявителя: | Акционерное общество "Сумское машиностроительное научно-производственное объединение им. М.В. Фрунзе" (UA) | | Изобретатели: | Роговой Евгений Дмитриевич (UA)
Данилейко Владимир Иванович (UA)
Бобров Николай Иванович (UA)
Зинченко Юрий Степанович (UA)
Галенко Василий Петрович (UA) | | Патентообладатели: | Акционерное общество "Сумское машиностроительное научно-производственное объединение им. М.В. Фрунзе" (UA) |
Реферат | |

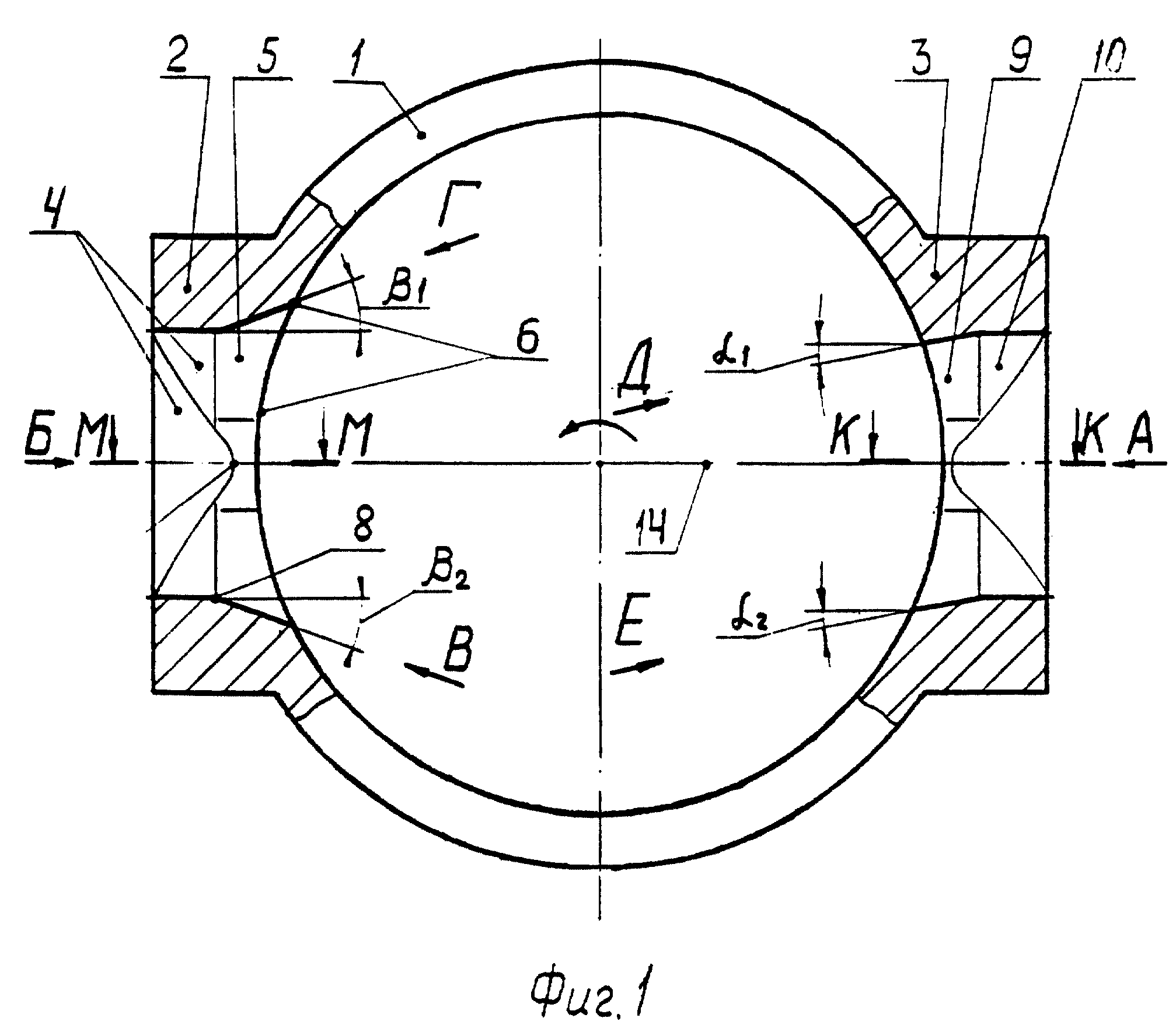

Изобретение может быть использовано в химическом машиностроении. Корпус турбокомпрессора содержит опоры и цилиндрическую обечайку с входным и выходным патрубками, снабженными каналами для входа и выхода газа. Внутренняя поверхность входного патрубка на входе газа образована коническо-овально-цилиндрическим переходом с последующим его сопряжением с каналом внутренней поверхности усеченного обелиска с овальным основанием на выходе газа из патрубка. Предполагаемые вершины усеченного конического участка перехода и обелиска направлены навстречу друг другу. Внутренняя поверхность канала выходного патрубка на входе образована овально-цилиндрическим переходом с дальнейшим сопряжением его в овально-цилиндрическо-конический переход на выходе газа из патрубка. Предполагаемая вершина конической поверхности направлена внутрь корпуса. На входе в патрубки и на выходе из них поверхности каналов овально-цилиндрических переходов образованы верхними и нижними цилиндрическими участками, которые на входе входного патрубка расположены параллельно продольной оси патрубка, а на выходе входного патрубка - под углом к продольной оси. На входе выходного патрубка цилиндрические участки расположены под углом к продольной оси, и на выходе выходного патрубка - параллельно продольной оси. Изобретение обеспечивает повышение эффективности работы компрессора, снижение шума и вибрации. 4 з.п.ф-лы, 10 ил.
|
