| ОСЕВОЙ МНОГОСТУПЕНЧАТЫЙ КОМПРЕССОР |  |
Номер публикации патента: 2180054 |  |
| Редакция МПК: | 7 | | Основные коды МПК: | F04D019/02 | | Аналоги изобретения: | SU 953271 A, 23.08.1982. RU 94039948 A1, 27.11.1996. SU 1109065 A, 15.08.1984. DE 2430117 B1, 20.03.1975. DE 2546898 A1, 21.04.1977. |
| Имя заявителя: | Журавлев Юрий Иванович | | Изобретатели: | Журавлев Ю.И. | | Патентообладатели: | Журавлев Юрий Иванович |
Реферат | |

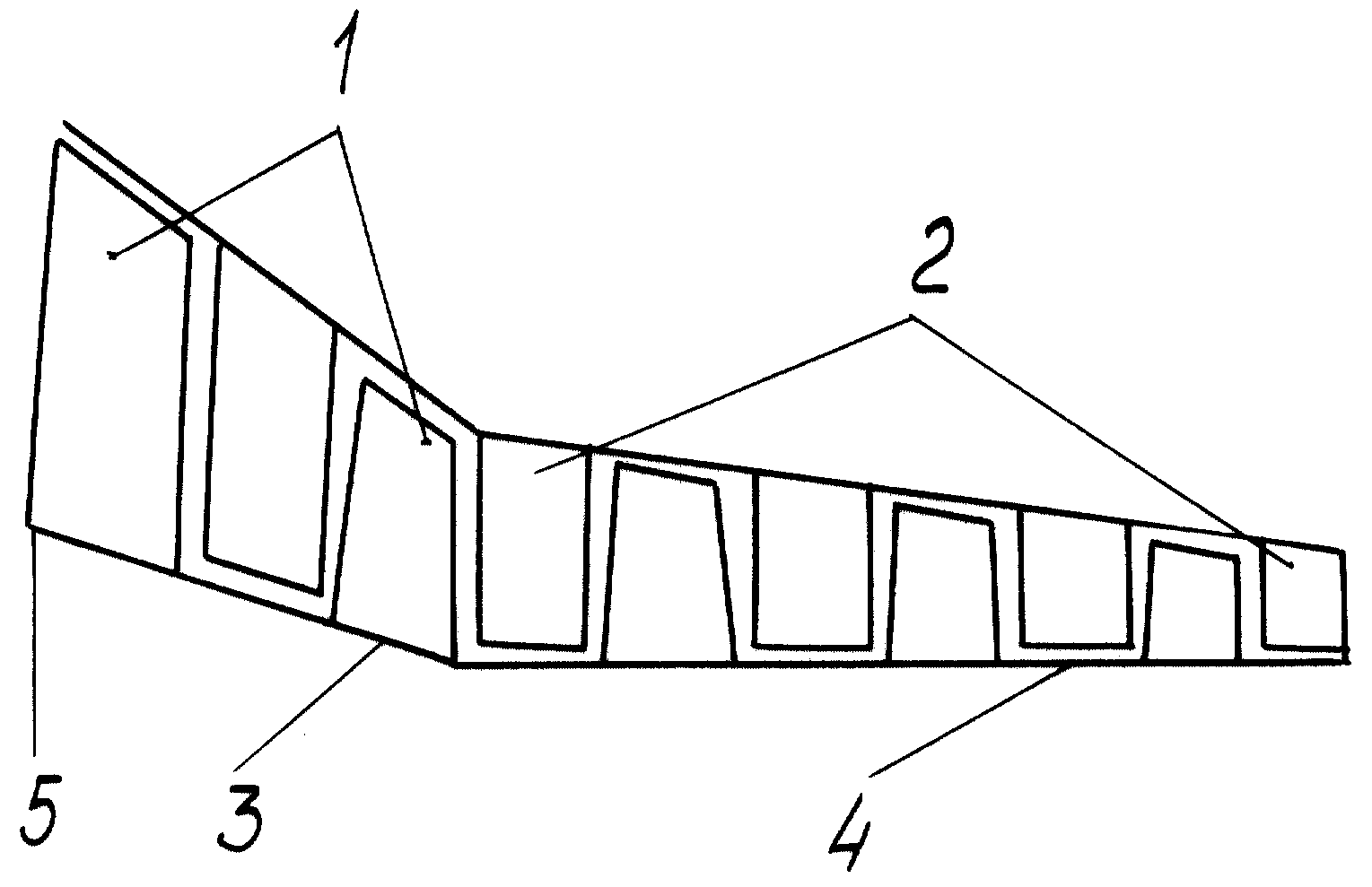

Изобретение относится к компрессоростроению, в частности к конструкции осевого многоступенчатого компрессора. Компрессор содержит рабочие колеса и направляющие лопатки с постоянным по высоте углом наклона выходных кромок. Компрессор имеет первые ступени, составляющие 5-20% от общего числа ступеней (предвключенный отсек), средние и последние ступени, составляющие 15-20% и 60-80% (основная группа ступеней), углы наклона выходных кромок направляющих лопаток в которых соответственно равны 90-100o, 65-70o и 60-65o. Диаметр корневого сечения на начальном участке первой рабочей лопатки предвключенного отсека выполнен, при его последующем монотонном уменьшении, на 10-15% большим диаметра корневого сечения основной группы ступеней. Использование изобретения позволяет повысить кпд компрессора за счет оптимизации формы проточной части в меридиональном сечении предвключенного отсека. 1 ил.
|
