Турбинный вентилятор «Whirlybircb» компании «Lomanco Inc», США, Сайт компании «Lomanco Inc» www.lomanco.com, 1997 г. RU 2160393 С2, 10.12.2000. RU 2122656 С1, 27.11.1998. US 3627440 А, 14.12.1971. DE 3531555 С1, 12.02.1987. GB 1383420 А, 12.02.1975.
Имя заявителя:
Санин Валерий Викторович (RU), Санин Сергей Валерьевич (RU), Кочев Алексей Геннадьевич (RU)
Изобретатели:
Санин Валерий Викторович (RU) Санин Сергей Валерьевич (RU) Кочев Алексей Геннадьевич (RU)
Патентообладатели:
Санин Валерий Викторович (RU) Санин Сергей Валерьевич (RU) Кочев Алексей Геннадьевич (RU)
Реферат

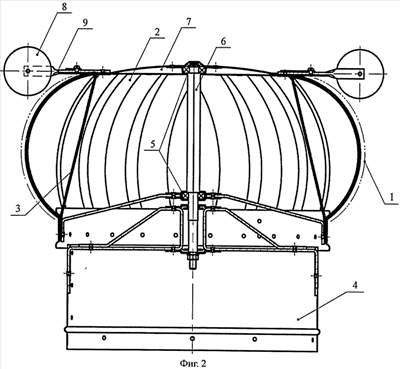

Изобретение относится к устройствам вытяжки воздуха с радиальным потоком, а именно к центробежным вентиляторам, устанавливаемым на крышах зданий, и обеспечивает при его использовании получение необходимого пускового момента для разгона рабочего колеса при слабом ветре и повышение производительности вентилятора при умеренном и сильном ветре. Указанный технический результат достигается в радиальном крышном вентиляторе, содержащем рабочее колесо 1 из изогнутых лопаток 2 в виде полого шарового слоя. Колесо 1 установлено на верхней части трубы самотяги с возможностью вращения вокруг вертикальной оси 6. На верхнем основании рабочего колеса 1 на радиальных стержнях 9 вертикально установлены дополнительные лопасти 8, выступающие за шаровой пояс. Лопасти 8 выполнены в виде полых шаровых сегментов. 1 з.п. ф-лы, 2 ил.
