| ГЕРМЕТИЧНЫЙ ЭЛЕКТРОНАСОСНЫЙ АГРЕГАТ |  |
Номер публикации патента: 2167341 |  |
| Редакция МПК: | 7 | | Основные коды МПК: | F04D013/06 F04D029/60 | | Аналоги изобретения: | RU 2118713 C1, 10.09.1998. RU 2103556 C1, 27.01.1998. RU 2119099 C1, 20.09.1998. DE 3523599 A1, 15.01.1987. DE 3636404 A1, 28.04.1988. |
| Имя заявителя: | Открытое акционерное общество "Ракетно-космическая корпорация "Энергия" имени С.П. Королева" | | Изобретатели: | Белоусов Н.И. | | Патентообладатели: | Открытое акционерное общество "Ракетно-космическая корпорация "Энергия" имени С.П. Королева" |
Реферат | |

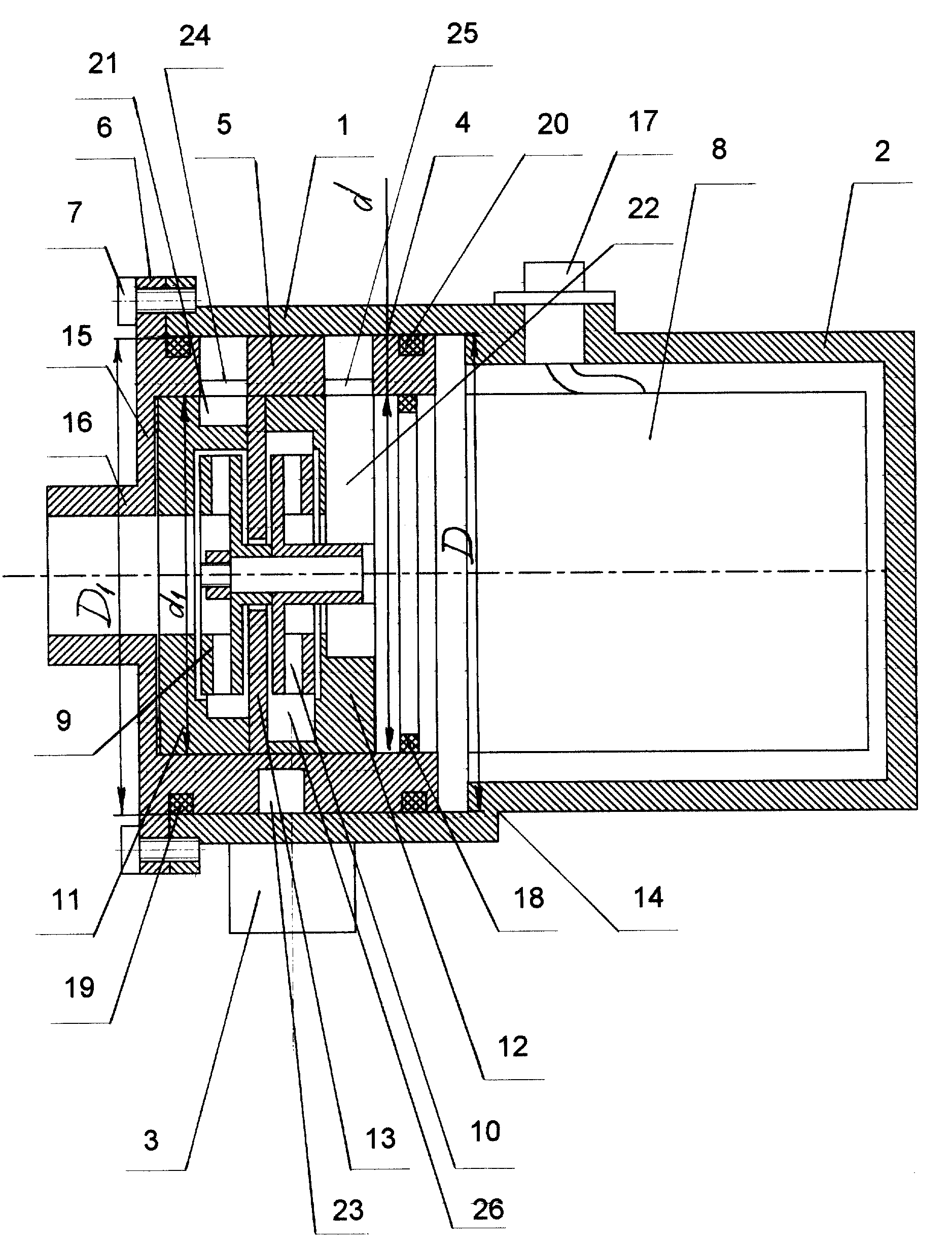

Герметичный электронасосный агрегат (ЭНА) может быть использован в составе систем терморегулирования изделий авиационной и ракетной техники. Герметичный ЭНА содержит корпус с выходным штуцером, выполненный заодно с герметичным кожухом и снабженный упором для фланца электродвигателя, и установленную в расточке корпуса обойму с фланцем, соединенную с корпусом посредством крепежных деталей. В обойме размещены электродвигатель, рабочие колеса, охватывающие рабочие колеса неподвижные втулки и диафрагмы. Обойма снабжена торцовой стенкой, на которой выполнен входной штуцер, при этом электродвигатель размещен в обойме со стороны, противоположной торцовой стенке, фланец электродвигателя выполнен с наружным диаметром, меньшим или равным диаметру расточки корпуса, а посадочная поверхность электродвигателя выполнена с диаметром, большим или равным наружному диаметру втулок и диафрагм. Фланец обоймы выполнен с того же торца обоймы, что и торцовая стенка. Использование изобретения упрощает конструкцию и повышает технологичность. 1 ил.
|
