| СПОСОБ ЗАПУСКА КРИОГЕННОГО ЦЕНТРОБЕЖНОГО НАСОСА С РАЗГРУЗОЧНОЙ ПОЛОСТЬЮ, СООБЩАЮЩЕЙСЯ СО ВХОДОМ В НАСОС, И КРИОГЕННЫЙ ЦЕНТРОБЕЖНЫЙ НАСОС |  |
Номер публикации патента: 2171917 |  |
| Редакция МПК: | 7 | | Основные коды МПК: | F04D009/00 F04D007/02 | | Аналоги изобретения: | ПОЛИНОВСКИЙ А.Ю. и др. Авиационные центробежные насосные агрегаты. - М.: Машиностроение, 1978, с. 132-133, рис. 10.4. SU 1041755 А, 15.09.1983. SU 879363 A, 07.11.1981. SU 286501 A, 11.01.1971. FR 2634831 А1, 02.02.1990. GB 1174767 A, 17.12.1969. |
| Имя заявителя: | Открытое акционерное общество "Ракетно-космическая корпорация "Энергия" им. С.П. Королева" | | Изобретатели: | Катунцев Н.П.
Ковзун Л.З. | | Патентообладатели: | Открытое акционерное общество "Ракетно-космическая корпорация "Энергия" им. С.П. Королева" |
Реферат | |

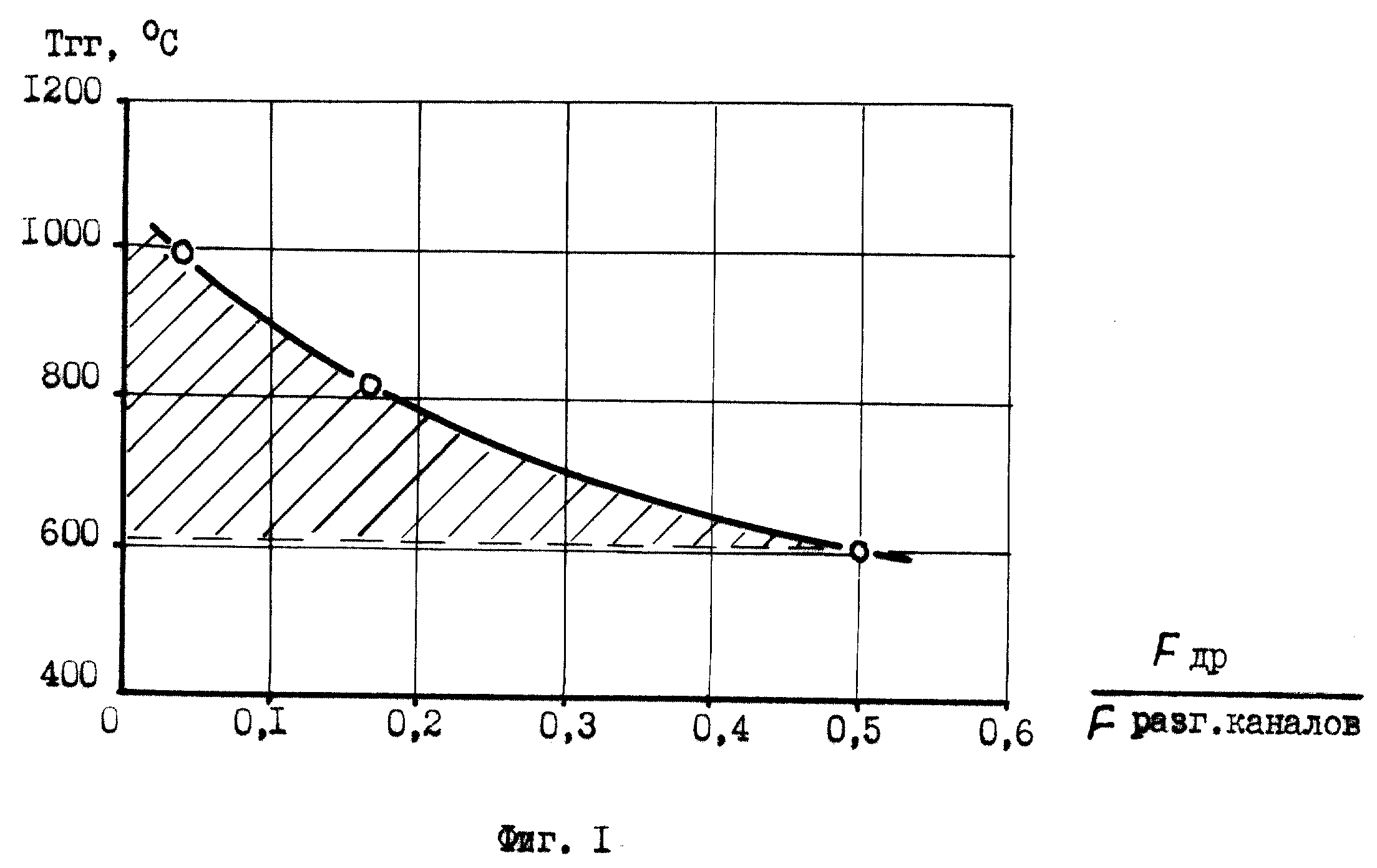

Изобретение относится к насосостроению, в частности к центробежным насосам системы подачи криогенных компонентов топлива жидкостных ракетных двигательных установок (ЖРДУ). Способ запуска криогенного центробежного насоса с разгрузочной полостью, сообщающейся со входом в насос, заключается в заливке, раскрутке и прокачке компонента через проточную часть, вспомогательные тракты и разгрузочную полость с последующим возвратом компонента из разгрузочной полости на вход в насос. Компонент из разгрузочной полости в область давления ниже входного направляют при заливке целиком, а при раскрутке и прокачке - ту часть, при которой газосодержание на входе в насос выше его критического значения. Возврат всего компонента на вход в насос осуществляют при достижении на выходе из насоса давления, равного номинальному. Способ реализуется в криогенном центробежном насосе, который содержит корпус с установленным на валу рабочим колесом. Разгрузочная полость колеса сообщена со входом в насос разгрузочными каналами. Разгрузочная полость дополнительно сообщена с областью давления ниже входного дренажным трубопроводом с установленным в нем нормально закрытым клапаном. Площадь проходного сечения дренажного трубопровода с клапаном составляет не менее половины суммарной площади проходного сечения разгрузочных каналов. Использование изобретений позволяет повысить надежность запуска криогенного центробежного насоса при условии многократного запуска ЖРДУ на орбите с одновременным обеспечением экономичности запуска. 2 с.п. ф-лы, 2 ил.
|
