| ГРУНТОВЫЙ НАСОС |  |
Номер публикации патента: 2171916 |  |
| Редакция МПК: | 7 | | Основные коды МПК: | F04D007/04 | | Аналоги изобретения: | SU 1149057 A, 07.04.1985. SU 883567 A, 23.11.1981. SU 1242644 А1, 07.07.1986. SU 1250727 А1, 15.08.1986. US 4419048 A, 06.12.1983. |
| Имя заявителя: | Санкт-Петербургский государственный горный институт им. Г.В. Плеханова (Технический университет) | | Изобретатели: | Братчиков Н.В.
Незаметдинов А.Б. | | Патентообладатели: | Санкт-Петербургский государственный горный институт им. Г.В. Плеханова (Технический университет) |
Реферат | |

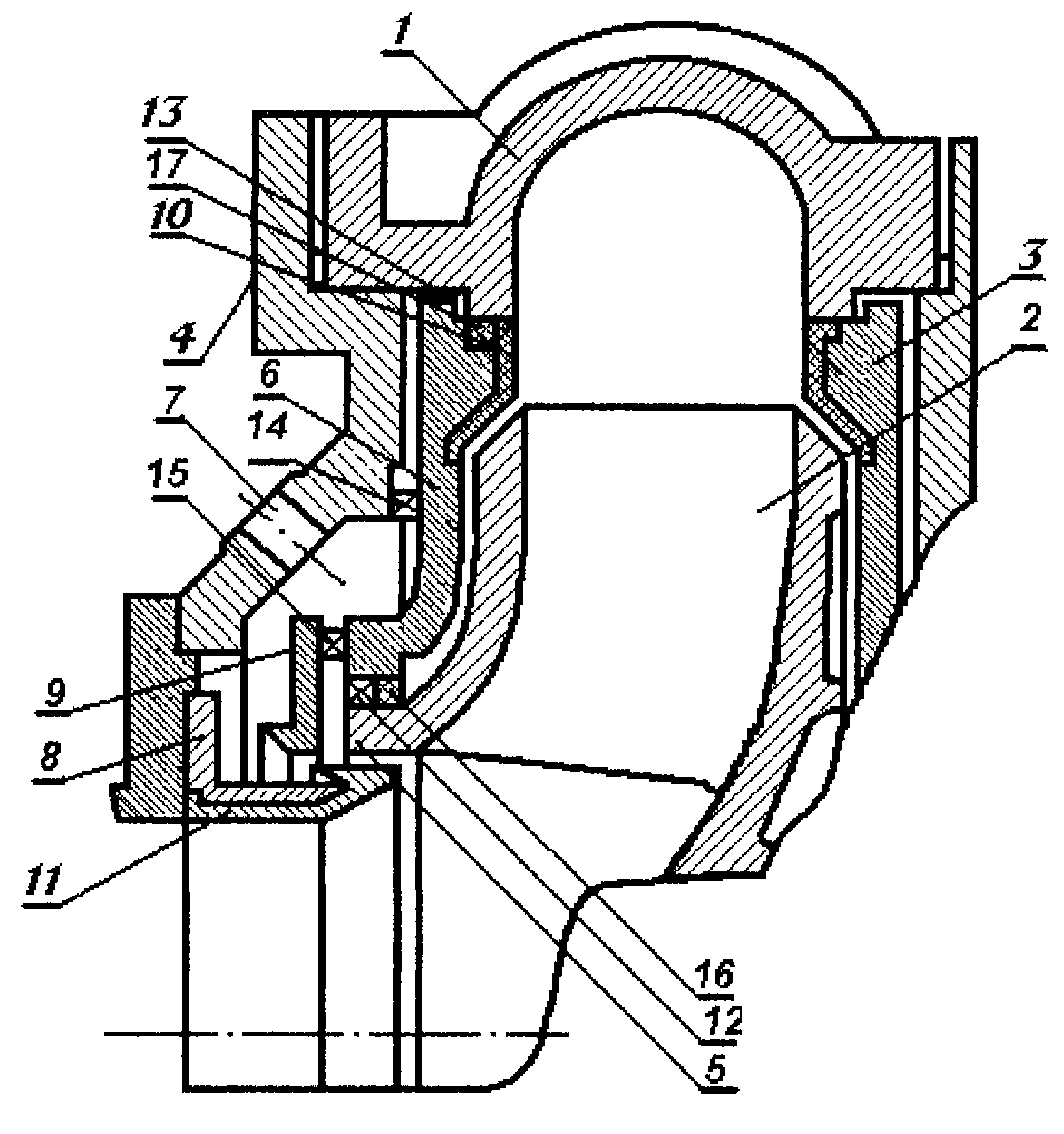

Изобретение относится к насосостроению и может найти применение в центробежных насосах, предназначенных для перекачивания абразивных гидросмесей. Грунтовый насос содержит корпус, расположенное в нем рабочее колесо с цилиндрической входной горловиной, всасывающую крышку, передний и задний бронедиски, систему промывки зазоров чистой водой, установочное кольцо, закрепленное на корпусе, и прижимное кольцо. Бронедиски в области выхода рабочего колеса и установочное кольцо снабжены покрытием из износостойкого эластомера. Дополнительно передний бронедиск снабжен подшипником скольжения и установлен с возможностью вращения относительно горизонтальной оси рабочего колеса в подшипниках качения, расположенных между передним бронедиском и рабочим колесом. Подшипник скольжения установлен между внутренней поверхностью корпуса и передним бронедиском, опирающимся своей внешней поверхностью на подшипники качения, расположенные в пазах всасывающей крышки и прижимного кольца. Благодаря такому решению передний бронедиск насоса меньше изнашивается. 1 ил.
|
