RU 2256820 C1, 20.07.2005. RU 2330791 C2, 10.07.2006. SU 1307088 A1, 30.04.1987. US 2401189 A, 28.05.1946. US 3531214 A, 29.09.1970.
Имя заявителя:
Закрытое акционерное общество "Булыжев. Промышленные экосистемы" (RU), Шпади Андрей Леонидович (RU)
Изобретатели:
Шпади Андрей Леонидович (RU) Булыжев Евгений Михайлович (RU) Булыжев Эдуард Евгеньевич (RU)
Патентообладатели:
Закрытое акционерное общество "Булыжев. Промышленные экосистемы" (RU) Шпади Андрей Леонидович (RU)
Реферат

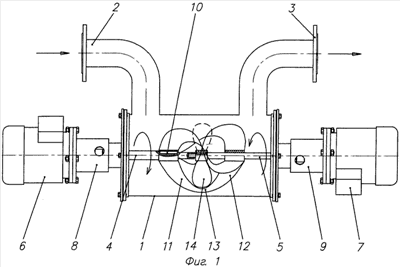

Группа изобретений относится к области насосостроения. Насос для перекачивания жидкости содержит цилиндрический корпус 1 с входным и выходным трубопроводами 2, 3, установленный в корпусе 1 ротор со спиральной диафрагмой, привод в виде двух электродвигателей 6, 7, связанных с валами 4, 5 ротора. Диафрагма выполнена в виде «пропеллера Шпади» - как внешний пропеллер 10 с петлевыми лопастями, посреди которого на коаксиальном валу расположен внутренний пропеллер 14 обратного вращения со сплошными лопастями. Пропеллеры 10, 14 вращаются с разной угловой скоростью. Внешний пропеллер 10 посредством вала 4 присоединен к электродвигателю 6, расположенному с одной стороны корпуса 1, а внутренний пропеллер 14 посредством вала 5 - к другому электродвигателю 7, расположенному на противоположной стороне корпуса 1. Изобретения направлены на увеличение давления и исключение завихрений и закручивания потока жидкости, выходящей из насоса. 2 н. и 2 з.п. ф-лы, 2 ил.
