RU 2267652 С2, 10.01.2006. SU 502123 A1, 05.02.1975. DE 10207350 A1, 12.09.2002. JP 2003161747 A1, 28.08.2003. JP 2000161260 A, 13.06.2000.
Имя заявителя:
Закрытое акционерное общество "Научно-исследовательский и конструкторский институт центробежных и роторных компрессоров им. В.Б. Шнеппа" (RU)
Изобретатели:
Паранин Юрий Александрович (RU) Карчевский Александр Михайлович (RU)
Патентообладатели:
Закрытое акционерное общество "Научно-исследовательский и конструкторский институт центробежных и роторных компрессоров им. В.Б. Шнеппа" (RU)
Реферат

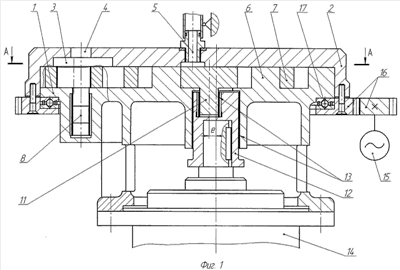

Изобретение относится к компрессоростроению и может быть использовано в спиральных машинах с регулированием производительности и спиральных машинах с разгруженным пуском. Спиральная машина содержит корпус 1 с всасывающим и нагнетательным отверстиями 4 и 5, выполненный из двух частей, расположенные между частями корпуса 1 и находящиеся в зацеплении неподвижный спиральный элемент 6 и подвижный спиральный элемент 7, выполненный без основания и установленный на эксцентриковом валу 12 с возможностью совершения орбитального движения с эксцентриситетом относительно элемента 6 с образованием замкнутых полостей сжатия, и поводковое противоповоротное устройство 8. Для обеспечения регулирования производительности одна из частей корпуса 1 со всасывающим отверстием 4 выполнена в виде поворотного элемента 2 с каналом 3 всасывания, выполненным в виде обращенной к элементам 6 и 7 выемки на поверхности поворотного элемента 2. Канал 3 всасывания имеет форму, обеспечивающую отключение части объема полостей между элементами 6 и 7, участвующих в процессе сжатия, при повороте поворотного элемента 2 в одну сторону и включение части указанного объема полостей при повороте его в другую сторону и регулирования таким образом производительности. Повышается эффективность работы, надежность и долговечность спиральной машины. 2 з.п. ф-лы, 9 ил.
