МНОГООСНЫЙ РОТАЦИОННЫЙ ВАКУУМНЫЙ НАСОС

Номер публикации патента: 2388938

Вид документа: C2
Страна публикации: RU
Рег. номер заявки: 2007131433/06
  Сделать заказПолучить полное описание патента

Редакция МПК:
Основные коды МПК: F04C018/02
Аналоги изобретения: JP 2004197568 A, 15.07.2004. SU 1717866 A, 07.03.1992. JP 2245488 A, 01.10.1990. JP 9053577 A, 25.02.1997. US 6268995 B1, 31.07.2001. EP 0994254 A1, 19.04.2000. EP 0732503 A, 18.09.1996. EP 1333179 A, 06.08.2003.

Имя заявителя: В.Ж.Б. (ВЮЛЛЬЕ ЖЕСТЬОН БРЕВЕ) (FR)
Изобретатели: ЭЛИЭ Морис (FR)
Патентообладатели: В.Ж.Б. (ВЮЛЛЬЕ ЖЕСТЬОН БРЕВЕ) (FR)
Приоритетные данные: 21.01.2005 FR 0500663

Реферат

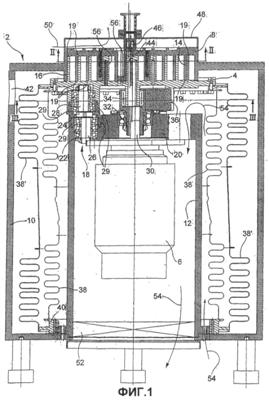

Изобретение относится к многоосному ротационному вакуумному насосу. Насос включает в себя неподвижно установленный диск 8, прочно соединенный со стационарным корпусом 2 и содержащий на одной из своих сторон спиралеобразный выступающий элемент 14, подвижный диск 4, расположенный напротив диска 8 и содержащий на стороне, обращенной к диску 8, спиралеобразный выступающий элемент 16, взаимодействующий с элементом 14 диска 8, соединительный элемент между стационарным корпусом 2 и диском 4, включающий в себя, по меньшей мере, два кривошипа 18, каждый из которых состоит из двух параллельно расположенных осей 26, 28, смещенных на одинаковое расстояние от центра, силовые установки 6, предназначенные для сообщения диску 4 вращательного движения относительно диска 8. Силовые установки, представленные двигателем 6, содержат выходной вал 30, параллельный осям дисков 8 и 4. Вал 30 отцентрирован по оси диска 4 и приводит последний в движение при помощи соединительного элемента 32, смещенного относительно центра на расстояние, равное удаленности кривошипов 18. Два элемента 14, 16 не соприкасаются друг с другом и обладают осевым зазором, установленным при монтаже кривошипов 18. Осевые нагрузки, испытываемые насосом, отбираются, в основном, на уровне кривошипов. Двигатель 6 установлен на металлической пластине 20, расположенной параллельно диску 4. Пластина 20 содержит места посадки 22 для оси 26 каждого кривошипа 18. Изобретение направлено на создание вакуумного насоса, исключающего возможность загрязнения нагнетаемой жидкости, который был бы компактным и обладал простой конструкцией. 10 з.п. ф-лы.
