| СПИРАЛЬНАЯ МАШИНА С РАЗГРУЗОЧНЫМ УСТРОЙСТВОМ |  |
Номер публикации патента: 2161736 |  |
| Редакция МПК: | 7 | | Основные коды МПК: | F04C018/04 | | Аналоги изобретения: | US 5588820 A1, 31.12.1996. RU 2055239 C1, 27.02.1996. SU 1717866 A1, 07.03.1992. US 5482450 A, 09.07.1996. US 4938669 A, 03.07.1990. |
| Имя заявителя: | Акционерное общество закрытого типа "Научно-исследовательский и конструкторский институт центробежных и роторных компрессоров" им. В.Б. Шнеппа | | Изобретатели: | Ибрагимов Е.Р.
Паранин Ю.А. | | Патентообладатели: | Акционерное общество закрытого типа "Научно-исследовательский и конструкторский институт центробежных и роторных компрессоров" им. В.Б. Шнеппа |
Реферат | |

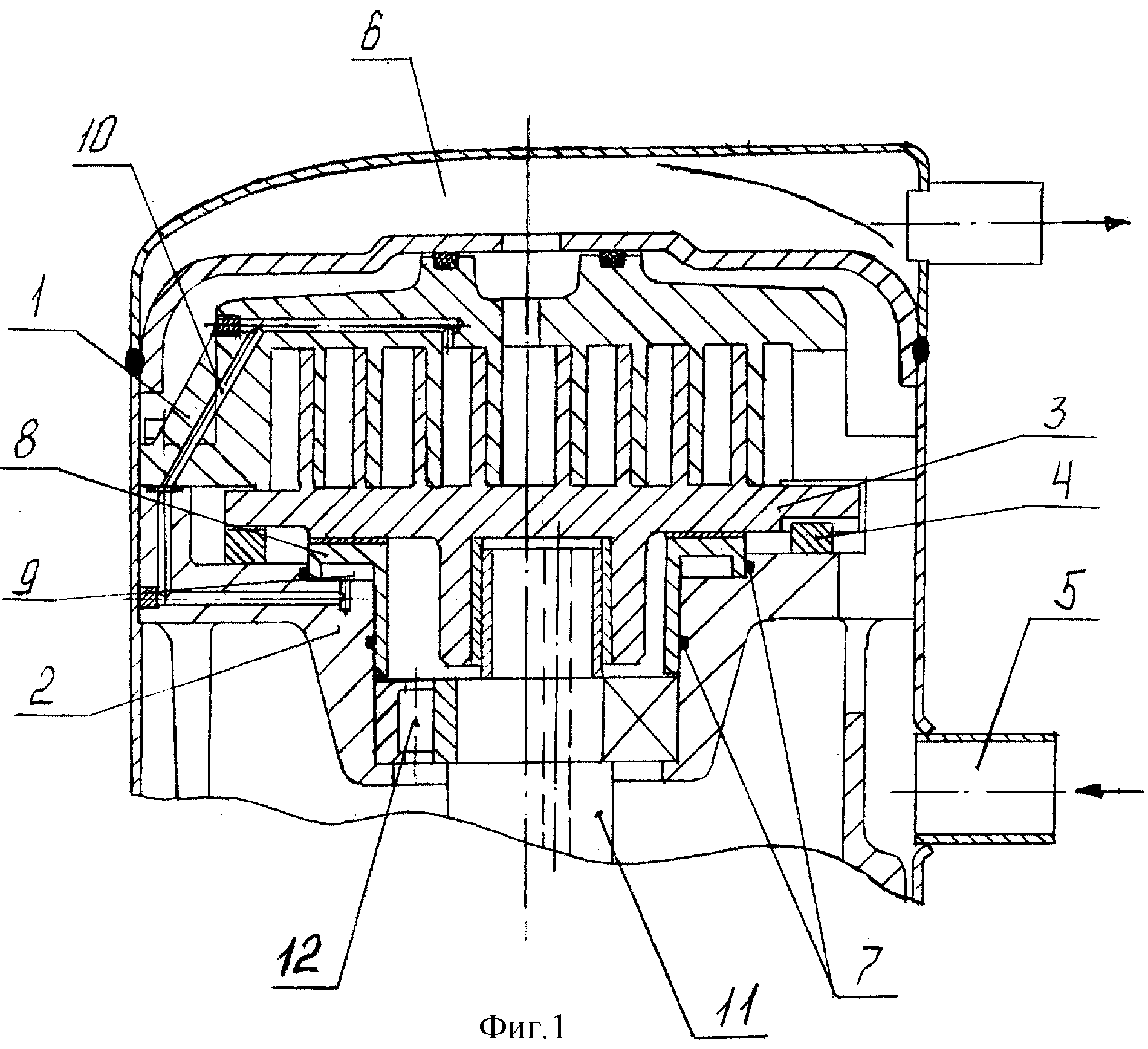

Изобретение может быть использовано в воздушных, газовых, холодильных и вакуумных спиральных машинах с разгрузочным устройством. Спиральная машина содержит неподвижный спиральный элемент, находящийся в зацеплении с подвижным спиральным элементом, полости всасывания и нагнетания, противоповоротное устройство, эксцентриковый вал на подшипниковых опорах, упорный подшипник, разгрузочное устройство, размещенное с опорной стороны подвижного спирального элемента, включающее поршень, образующий разгрузочную камеру с уплотнительными элементами, соединенную каналом с полостью промежуточного давления. Поршень, имеющий верхнюю кольцевую и боковую цилиндрические поверхности, размещен в цилиндрических направляющих поверхностях корпуса, снабженных кольцевыми канавками для уплотнительных элементов. Кольцевая поверхность поршня выполнена в виде упорного подшипника скольжения с возможностью контакта с опорной стороной подвижного спирального элемента. Такая конструкция позволяет удалить разгрузочную камеру от области нагнетания с повышенными тепловыми нагрузками, повысить надежность и долговечность. 2 з.п. ф-лы, 3 ил.
|
