| ЦЕНТРОБЕЖНО - ШЕСТЕРЕННЫЙ НАСОС |  |
Номер публикации патента: 2168655 |  |
| Редакция МПК: | 7 | | Основные коды МПК: | F04D013/12 F04C011/00 | | Аналоги изобретения: | SU 336426 A, 22.09.1972. SU 211328 A, 10.04.1968. SU 209213 A, 05.03.1968. SU 800424 A, 30.01.1981. SU 1571290 A1, 15.06.1990. SU 73065 A, 17.03.1964. SU 1051331 A, 30.10.1983. SU 1530813 A1, 23.12.1989. SU 1625104 A1, 20.02.1996. GB 1332390 A, 03.10.1973. |
| Имя заявителя: | Андреев Анатолий Васильевич | | Изобретатели: | Андреев А.В.
Голубов А.Н.
Марчуков Е.Ю.
Семенов В.Г.
Чепкин В.М. | | Патентообладатели: | Андреев Анатолий Васильевич
Голубов Александр Николаевич
Марчуков Евгений Ювенальевич
Семенов Вадим Георгиевич
Чепкин Виктор Михайлович |
Реферат | |

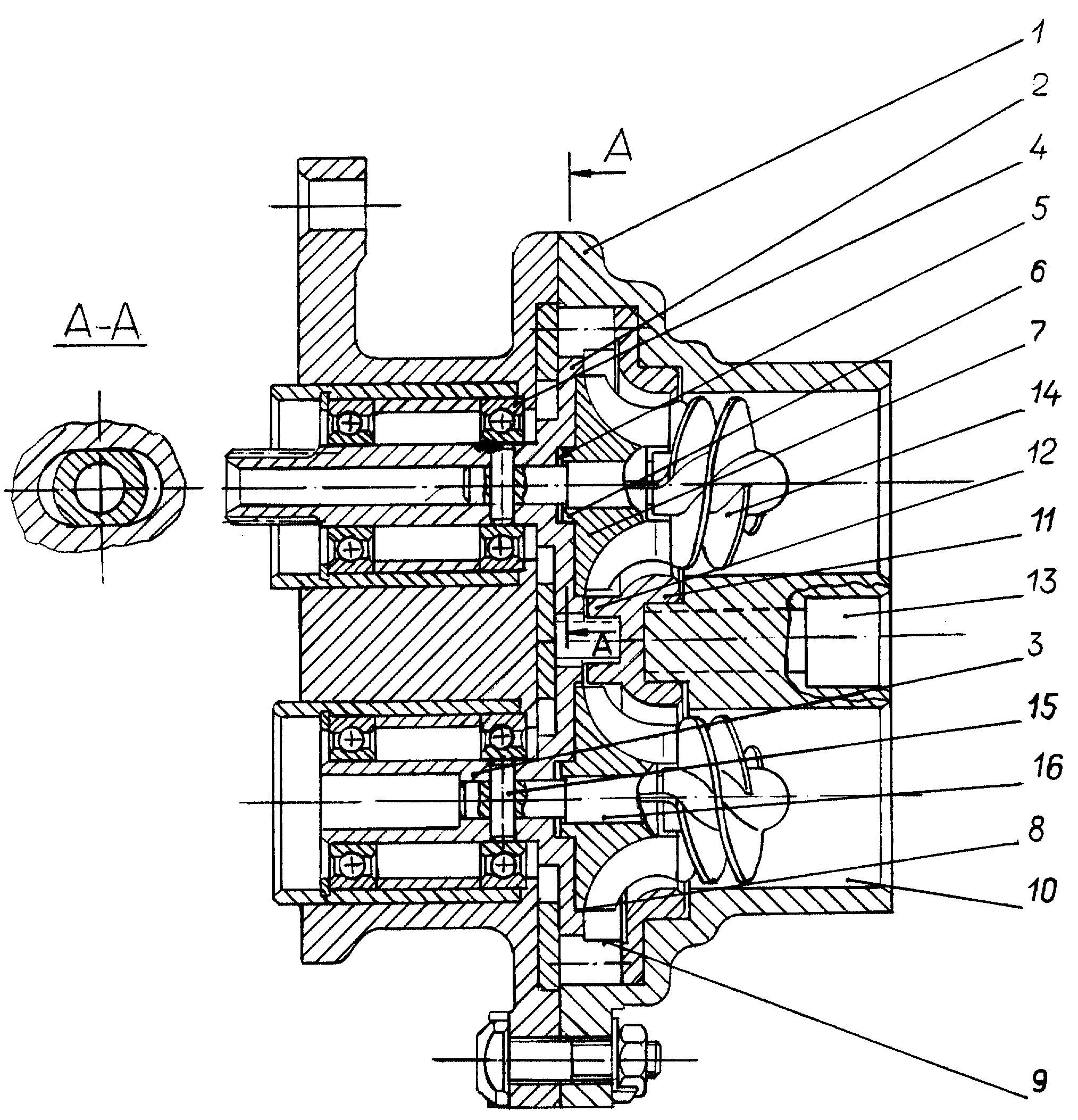

Центробежно-шестеренный насос относится к области машиностроения и касается насосов, применяемых в маслосистемах авиационных газотурбинных двигателей для подачи и откачки масла. Центробежно-шестеренный насос наружного зацепления содержит шестерни, снабженные с торцев радиальными крыльчатками. Перед каждой крыльчаткой установлено предвключенное осевое колесо. Входные кромки по меньшей мере двух из лопаток радиальной крыльчатки, кратных числу лопаток осевого колеса, совмещены с выходными кромками осевого колеса. Хвостовик осевого колеса пропущен через крыльчатку внутрь шестерни и зафиксирован относительно последней. Примыкающие друг к другу торцы шестерни и крыльчатки снабжены фиксаторами от взаимного поворота. Использование изобретения позволяет увеличить кавитационный запас насоса путем направленной взаимной ориентации в процессе сборки лопаточных профилей осевого колеса и радиальной крыльчаток. 1 з.п.ф-лы, 1 ил.
|
