МНОГОФАЗНЫЙ ВИНТОВОЙ НАСОС

Номер публикации патента: 2366833

Вид документа: C1
Страна публикации: RU
Рег. номер заявки: 2008115164/06
  Сделать заказПолучить полное описание патента

Редакция МПК:
Основные коды МПК: F04C002/16
Аналоги изобретения: RU 2164312 С1, 20.03.2001. RU 2271474 С1, 10.03.2006. RU 2101571 С1, 10.01.1998. US 6457950 В1, 01.10.2002. ЕР 0405160 А1, 02.01.2002.

Имя заявителя: Открытое акционерное общество "Татарский научно-исследовательский и проектно-конструкторский институт нефтяного машиностроения" (ОАО "ТатНИИнефтемаш") (RU)
Изобретатели: Садыков Альфред Файзрахманович (RU)
Назмутдинов Рустам Махмутович (RU)
Кашапов Рустам Раисович (RU)
Абайдуллин Альфред Ибрагимович (RU)
Патентообладатели: Открытое акционерное общество "Татарский научно-исследовательский и проектно-конструкторский институт нефтяного машиностроения" (ОАО "ТатНИИнефтемаш") (RU)

Реферат

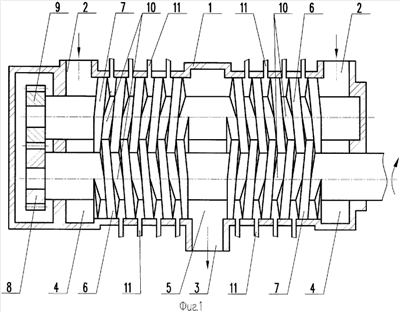

Изобретение относится к устройствам для перекачки многофазных сред, а точнее к двухвинтовым насосам, и может быть использовано в области нефтедобычи и нефтепереработки при откачке попутно добываемого газа. Многофазный винтовой насос содержит корпус 1 с патрубками входа 2 и выхода 3, причем патрубок входа 2 сообщен с полостью всасывания 4, а патрубок выхода 3 с полостью нагнетания 5, подающие винты 6 и 7, размещенные внутри расточек корпуса 1 с образованием между выступами и впадинами винтов замкнутых нагнетательных камер 10, отверстия в корпусе 1 вдоль винта, сообщенные с перепускной линией для подвода среды в нагнетательные камеры 10. Перепускная линия подключена к нижнему объему газожидкостного сепаратора, установленного на выходе насоса. Отверстия в корпусе 1 связаны с перепускной линией отдельными трубопроводами. На трубопроводе, подводящим жидкость в первую отсеченную от полости всасывания нагнетательную камеру, установлен охладитель жидкости и регулирующий клапан, имеющий электрическую связь с датчиком температуры среды на выходе насоса. Изобретение направлено на повышение эффективности работы насоса при перекачивании газовой среды путем снижения температуры сжимаемой среды и равномерного повышения давления от входа к выходу насоса. 2 ил.
