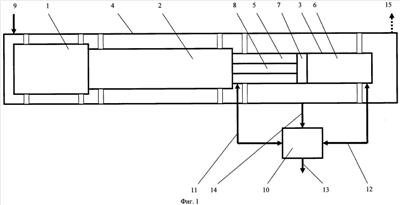

Изобретение относится к насосным установкам для закачки жидкости в скважину. Насосный агрегат включает реверсивный электродвигатель 1 с гидрозащитой, привод 2 винт-гайка качения и поршневой насос 3, соединенный с линиями низкого 9 и высокого 14 давления. Агрегат установлен в кожухе 4, соединенном с линией 9, и содержит насос 3 двойного действия, рабочие полости 5 и 6 которого соединены двумя патрубками 11 и 12 с полостью кожуха 4 и линией 14 высокого давления через установленный вне кожуха блок 10 клапанов. Блок 10 клапанов содержит соединенные с патрубками 11 и 12 пары 16, 17 клапанов. Маслозаполненный привод 2 имеет фиксировано-фиксированный способ монтажа и гидравлически уравновешен с давлением в насосе 3. Повышается напор, производительность и ресурс насосного агрегата. 2 з.п.ф-лы, 4 ил.
